Iran Khodro Samand: КОНТРОЛЬНЫЙ КЛАПАН (ЗОЛОТНИК) - УСТАНОВКА

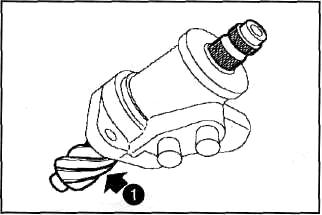

1. Нанести на шестерню смазочный материал.
2. Установить шестерню в рейку и за тянуть болты крепления моментом за тяжки 15 Н-м.
З. Установить и отрегулировать при жимной плунжер.
4. Подсоединить подводящие пат рубки и затянуть моментом затяжки 12.5 Н-м.
5. Установит рейку, заполнить гидрав лическую систему жидкостью, затем удалить воздух.
6. При необходимости проверить и от регулировать углы установки управляе мых колес.
КОНТРОЛЬНЫЙ КЛАПАН (ЗОЛОТНИК) - СНЯТИЕ
1. Поднять автомобиль и установить предохранительные подпоры.
2. Снять рулевой механизм.
З. Извлечь прижимной плунжер.
4. Отсоединить и снять патрубки и подводы, указанные на рисунке.
5. Отвер ...
ПРИЖИМНОЙ ПЛУНЖЕР - РЕГУЛИРОВКА
1. Поднять автомобиль и зафиксиро вать его предохранительными подпо рами.
2. Снять рулевой механизм в сборе.
З. Установить и зафиксировать руле вой механизм в тисках, затем отвернуть два
болта и ...
