Iran Khodro Samand: ПЕРЕДНИЙ И ЗАДНИЙ САЙЛЕНТБЛОКИ - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПЕРЕДНИЙ И ЗАДНИЙ САЙЛЕНТБЛОКИ

СНЯТИЕ 1. Снять заднюю подвеску в сборе.

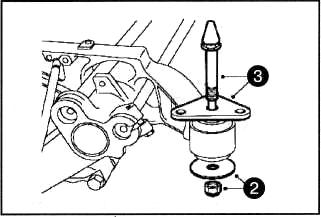

2. Отвернуть гайку и извлечь шайбу.

2. Отвернуть гайку и извлечь шайбу.

З. Извлечь палец и снять кронштейн.

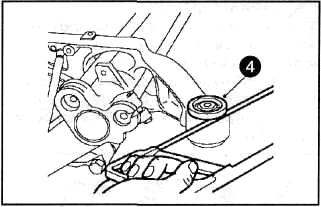

4. Используя ножовку, отпилить верх нюю часть сайлентблока.

4. Используя ножовку, отпилить верх нюю часть сайлентблока.

5. Выпрессовать сайлентблоки.

УСТАНОВКА

1. Установить сайлентблоки так, чтобы их плоскости были параллельны центральной

1. Установить сайлентблоки так, чтобы их плоскости были параллельны центральной оси автомобиля, как показано на рисуке.

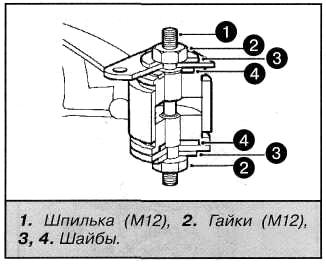

2. Собрать специальные инструменты ссайлентблоком.

Затянуть гайки для установки сайлентблоков. З. Снять специальные инструменты.

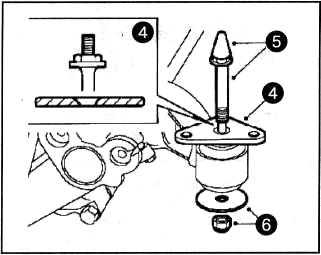

4. Установить кронштейн фаской на правленной вверх.

4. Установить кронштейн фаской на правленной вверх.

5. Убедиться, что направляющая уста новлена.  6. Завернуть, не затягивая нижнюю гайку крепления.

7. Затянуть гайку крепления момен том затяжки 60 Н-м.

    РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ - СНЯТИЕ, УСТАНОВКА, РАЗБОРКА, СБОРКА
    1. Снять торсионы. 2. Снять стабилизатор поперечной ус тойчивости. З. Отсоединить трос стояночного тор моза. 4. Отсоединить шланги тормозной системы. 5. Отвернуть гайку и болт крепления амортиза ...

    ЗАДНЯЯ ОПОРА
    СНЯТИЕ 1. Отвернуть два болта крепления и снять заднюю опору с рычага под вески. 2. Извлечь болт и шайбу из опоры. УСТАНОВКА 1. Установить болт с шайбой в новую опору. 2. Установить опору на рыч ...
