Mazda 626: Дисковый тормозной механизм задней оси

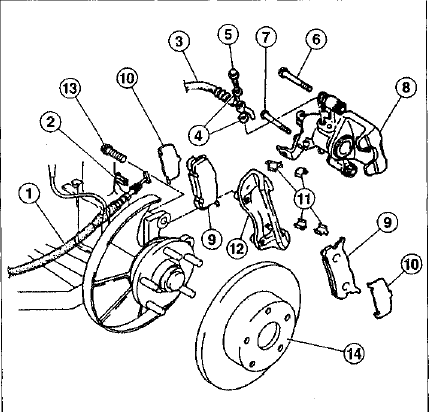

Дисковый тормозной механизм задней оси Автомобили выпуска с 08/97 1 - тросовый жгут ручного тормоза; 2 - зажим крепежный; 3 - шланг тормозной 4 - уплотнения (после каждой разборки заменяются новыми) 5 - винт специальный, 28 Нм; 6 - винт, 20 Нм; 7 - винт, 20 Нм; 8 - суппорт тормозной; 9 - колодки тормозные; 10 - пластина промежуточная; 11 - направляющие колодок; 12 - корпус тормоза; 13 - винт, 60 Нм; 14 - диск тормозной
Снятие и установка тормозных колодок задних колес
Автомобили выпуска с 01/92 по 07/97 Снятие Предупреждение. Использование домкрата
или специальных подъемников при поднятии автомобиля сопряжено с возможностью получения
травмы. Поэтому заранее сле ...
Снятие и установка колодок дискового тормозе на задней оси
Автомобили выпуска с 08/97 Снятие Указание безопасности. При установке автомобиля
на опоры возникает опасность несчастного случая! Поэтому прежде прочитать главу
"Установка автомобиля на опор ...
