Iran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - СБОРКА - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - СБОРКА

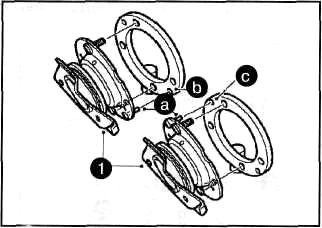

1. Установить верхний кронштейн крепления опоры в верхнюю пластину приспособления, направив направляющий штифт (а) в отверстие (Ь) или (с).

2. Собрать верхнее седло пружины, нижнюю и верхнюю опорные пластины, резиновый

Тренога в киеве опалубка http://www.alfaform.ru.

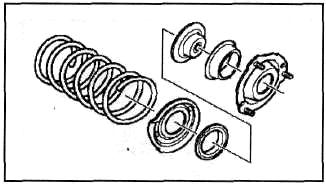

2. Собрать верхнее седло пружины, нижнюю и верхнюю опорные пластины, резиновый отбойник и установить все в сборе на пружину. Затем установить вместе с пружиной на нижнюю часть приспособления для сжатия пружины.

З. Установить на амортизатор ограничитель хода, гофрированный чехол и резиновую

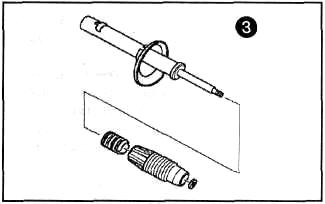

З. Установить на амортизатор ограничитель хода, гофрированный чехол и резиновую манжету. Затем установить амортизатор в сборе в пружину.

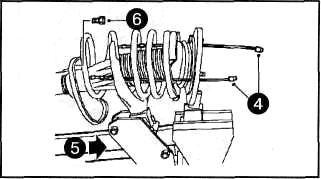

4. Установить фиксирующие (ограни чительные) тросы.

4. Установить фиксирующие (ограни чительные) тросы.

5. Медленно сжать приспособление.

6. Прикрутить ограничительные тросы болтами крепления (6 мм).

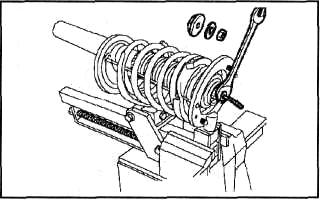

7. Установить колпачковую шайбу и но вую гайку крепления, затем, используя торцовый

7. Установить колпачковую шайбу и но вую гайку крепления, затем, используя торцовый и гаечный ключ (22 мм), затя нуть гайку моментом затяжки 45 HM.^J^ 8. Снять амортизаторную стойку с при способления для сжатия пружин. Уста новить стойку в сборе на автомобиль.

    АМОРТИЗАТОРНАЯ СТОЙКА - РАЗБОРКА
    1. Снять амортизаторную стойку с автомобиля (см. выше). 2. Зажать специальное приспособле ние для сжатия пружины амортизаторной стойки в тиски, как показано на рмсунке. З. Завести второй виток ...

    НИЖНИЙ РЫЧАГ ПОДВЕСКИ - СНЯТИЕ, УСТАНОВКА
    СНЯТИЕ 1. Поднять автомобиль и установить предохранительные подпоры. 2. Снять колеса. З. Отвернуть болт крепления штока стабилизатора поперечной устойчи вости к нижнему рычагу подвески. 4. Отве ...
