Iran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - РАЗБОРКА - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - РАЗБОРКА

1. Снять амортизаторную стойку с автомобиля (см. выше).

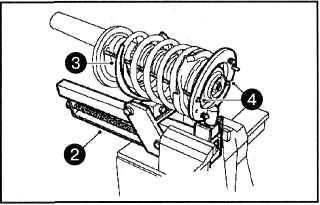

2. Зажать специальное приспособле ние для сжатия пружины амортизаторной стойки

2. Зажать специальное приспособле ние для сжатия пружины амортизаторной стойки в тиски, как показано на рмсунке.

Магазины запчасти для легковых иномарок expoparts.ru.

З. Завести второй виток пружины в нижнюю вилку.

4. Установить и натянуть фиксирую щие тросы, как показано на рисунке.

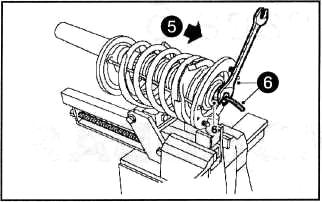

5. Сжать на небольшое расстояние пружину.

5. Сжать на небольшое расстояние пружину.

6. Используя рожковый ключ (22 мм) и торцовый ключ, отвернуть гайку, затем снять шайбу и стакан с верхней части стойки.

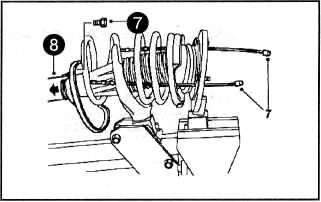

7. Сжать пружину и отвернуть два бол та крепления (6 мм), затем снять фикси рующие

7. Сжать пружину и отвернуть два бол та крепления (6 мм), затем снять фикси рующие тросы.

8. Извлечь амортизатор.

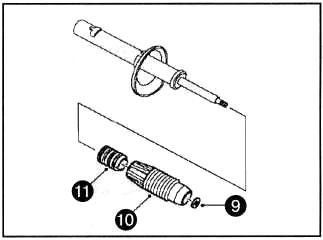

9. Снять с амортизатора шайбу.

9. Снять с амортизатора шайбу.

10. Затем снять резиновую манжету.

11. Снять со штока амортизатора огра ничитель хода.

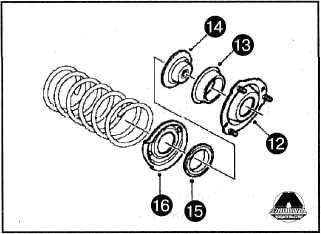

12.Извлечь пружину из приспособления для сжатия.

12.Извлечь пружину из приспособления для сжатия.

1З. Снять с пружины опорную пластину.

14. Снять резиновый отбойник.

15. Снять верхнюю опорную подушку пружины.

16. Снять нижнюю опорную подушку пружины.

17. Снять верхнее седло пружины.

    АМОРТИЗАТОРНАЯ СТОЙКА - УСТАНОВКА
    1. Установить амортизаторную стойку в чашку кузова. 2. Установить нижнюю часть аморти заторной стойки в поворотный кулак, так чтобы она зафиксировалась в на правляющей. З. Извлечь специальный ин ...

    АМОРТИЗАТОРНАЯ СТОЙКА - СБОРКА
    1. Установить верхний кронштейн крепления опоры в верхнюю пластину приспособления, направив направляющий штифт (а) в отверстие (Ь) или (с). 2. Собрать верхнее седло пружины, нижнюю и верхнюю опор ...
