Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Для доступа к ручке открытия двери и замку снимите защитную пленку с двери.

Предупреждение При установке на место внутренней ручки открытия двери необходимо использовать новые заклепки.

3. Обрежьте защитную пленку двери вокруг крепления внутренней ручки.

4. Высверлите заклепки крепления ручки к двери.

5. Извлеките ручку из двери и отсоедините от нее тяги.

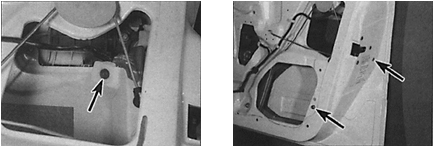

Цилиндр замка передней двери 6. Снимите защитную пленку в месте напротив замка двери. Отвинтите гайку крепления. Отвинтите верхний винт крепления защитного чехла замка двери (фото слева). Отвинтите нижние винты крепления защитного чехла замка двери (фото справа).

7. Извлеките защитный чехол замка из внутренней части двери.

8. Для улучшения доступа к цилиндру замка освободите скобу и отсоедините электрический разъем от замка открытия двери.

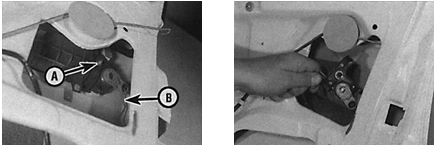

9. Отвинтите заднюю гайку (стрелка А на фото слева) крепления наружной ручки открытия двери, извлеките пластину фиксации цилиндра замка (фото справа) и отсоедините ее от тяги (стрелка В на фото слева).

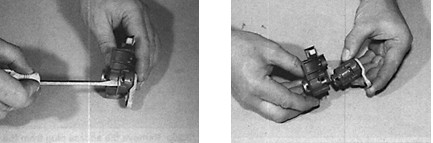

10. Для снятия цилиндра замка снимите с помощью рычага скобы крепления (фото слева) и отделите цилиндр, корпус и пластину установки (фото справа).

11. Вставьте ключ в цилиндр замка и извлеките его из корпуса.

Наружная ручка открытия передней двери 12. Снимите цилиндр замка двери.

13. Отвинтите переднюю гайку крепления наружной ручки открытия двери, отделите тягу от ручки.

14. Извлеките ручку из двери вместе с резиновой прокладкой.

Замок передней двери 15. Снимите защитную пленку с внутренней части двери для доступа в замку двери.

16. Отвинтите винты крепления защитного чехла замка и извлеките чехол из двери.

17. Снимите внутреннюю ручку открытия двери.

18. Отсоедините электрический разъем от замка двери.

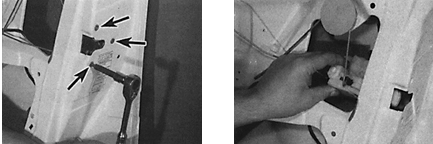

19. Отвинтите винты крепления (указаны стрелками на фото слева), отсоедините тяги от замка двери и извлеките замок из двери (фото справа). Замок двери не подлежит ремонту и в случае неисправности замка его необходимо заменить полностью.

Замок задней двери 20. Снимите защитную пленку с внутренней части задней двери.

21. Снимите внутреннюю ручку открытия задней двери.

22. Отсоедините тягу (указана стрелкой) от замка задней двери.

23. Отвинтите винты (указаны стрелками) крепления замка задней двери.

24. Извлеките замок задней двери из двери.

Наружная ручка открытия задней двери 25. Снимите защитную пленку с внутренней части задней двери.

26. Отсоедините электрический разъем от замка открытия задней двери.

27. Отсоедините тягу от ручки открытия задней двери.

28. Снимите пробку, расположенную напротив гайки крепления ручки задней двери.

29. Отвинтите гайки крепления ручки задней двери.

30. Извлеките ручку открытия задней двери наружу.

31. Установка производится в последовательности, обратной снятию.
