Iran Khodro Samand: ЗАМЕНА НИЖНЕЙ ШАРОВОЙ ОПОРЫ
1. Снять поворотный кулак в сборе с автомобиля.

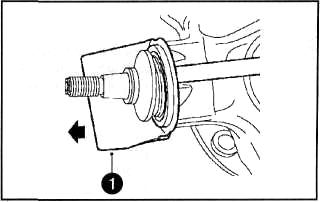

2. Закрепить поворотный кулак в тис ках, затем, используя специальный инструмент, снять пыльник шаровой опоры, как показано на рисунке.

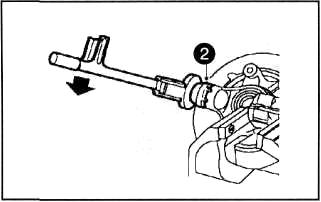

З. Установить на палец шаровой опо ры специальный ключ (25101001).

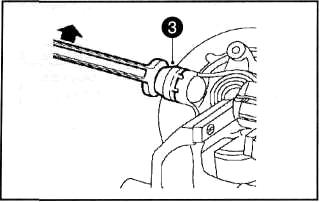

4. Снять шаровую опору.
5. Установить новую шаровую опору и, используя динамометрический ключ, затянуть моментом затяжки 250 Нм.
6. Убедиться, что шаровая опора за фиксировалась в одной из выборок.

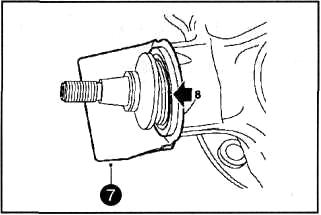

7. Установить новый пыльник.
8. Зафиксировать пыльник, завернув его край в одно из отверстий на шаро вой опоре, как указано на рисунке.
9. Установить поворотный кулак на ав томобиль.
