Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

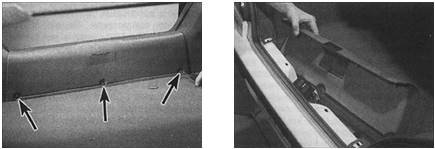

1. На моделях седан (Saloon) с внутренней части багажного отделения отвинтите винты крепления (указаны стрелками на фото слева) и снимите заднюю отделку багажника (фото справа).

2. Отвинтите винты и снимите пластины крепления левого и правого углов отделки багажного отделения.

3. Снимите пистоны крепления (извлеките центральные штифты, после чего извлеките пистон) и освободите боковую отделку багажника для доступа к креплению бампера.

4. На моделях комби (Estate) откройте заднюю дверь и снимите опорную поверхность с основания и боковых сторон. Отвинтите винты и снимите заднюю пластину отделки. Снимите левую и правую нижнюю боковую отделку багажника. Снимите пистоны крепления боковой отделки багажника к полу. Освободите скобы крепления и снимите пластиковое отделение для хранения.

5. На всех моделях отвинтите гайки и снимите сборку вентиляции с правого заднего угла багажного отделения.

6. Из-под автомобиля отвинтите винты (указаны стрелками) крепления задней части вкладыша колеса к бамперу.

7. Сместите вкладыши от бампера и отвинтите гайки, крепящие левый и правый концы заднего бампера к кузову.

8. Отвинтите болты крепления заднего бампера к кузову.

9. В багажном отделении отвинтите 6 гаек крепления верхней части заднего бампера.

10. На моделях седан (Saloon) отсоедините электрический разъем подсветки номерного знака, который расположен около левого фонаря заднего хода.

11. Освободите концы бампера и снимите его с автомобиля, освобождая уплотняющее кольцо электрических проводов подсветки номерного знака из кузова.

12. Установка производится в последовательности, обратной снятию.
