1. Установить стопорный палец, затем установить и зафиксировать приводную шестерню распределительного вала. Убедиться, что стопорный палец установлен должным образом.

2. Установить болт крепления привод ной шестерни распредвала. Затянуть болт крепления требуемым моментом затяжки.

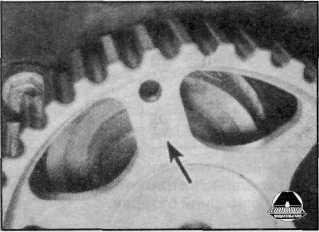

З. Совместить отверстия на привод ной шестерне распределительного вала с отверстием в головке блока ци линдров, затем установить стопорный палец.

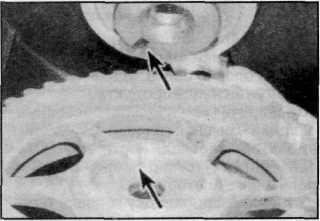

4. Провернуть коленчатый вал на 90° по часовой стрелке, чтобы совместить установочные отверстия. Установить стопорный палец.

5. Установить сегментную шпонку на хвостовик коленчатого вала, затем ус тановить втулку фланца на коленчатый вал.

6. Установить шестерню коленчатого вала на его хвостовик.

7. Аккуратно извлечь стопорный па лец с маховика. Затем установить болт крепления шестерни коленчатого вала вместе с прокладкой. Затянуть болт крепления требуемым моментом за тяжки, удерживая коленчатый вал от проворачивания таким же методом, как и при снятии шестерни.

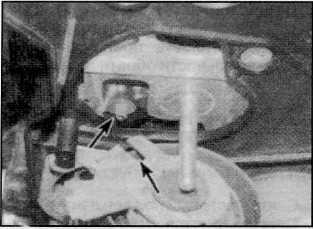

8. Установить ролик натяжителя ремня привода ГРМ, предварительно совмес тив его с пальцем, какуказано на рисун ке. Затем установить гайку крепления.

Провернуть и проверить плавность вра щения ролика, также проверить техни ческое состояние натяжителя в сборе.

9. Установить ремень привода ГРМ в последовательности, описанной выше.

Установить крышки ремня привода ГРМ.

10.Далее установка производится в последовательности обратной снятию.
