Iran Khodro Samand: СНЯТИЕ РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ И КОРОМЫСЕЛ (1.6 Л)

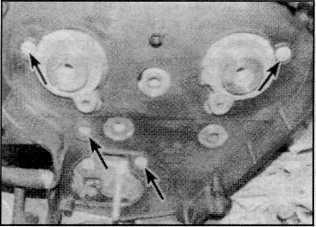

1. Снять шестерни привода распределительных валов. Отвернуть болты крепления внутренней крышки приводного ремня ГРМ.
2. Начиная с внешней стороны, про двигаясь по спирали, в несколько под ходов, отвернуть болты крепления крышки подшипников распределитель ных валов. Поднять и снять крышку с головки блока цилиндров, как показано на рисунке.
Смотрите описание металлокаркас для мебели на заказ на нашем сайте.З. Снять распределительные валы, на жав на концы со стороны коробки пере дач. Извлечь распределительные валы, затем снять уплотнительные манжеты.
4. Приготовить 16 небольших пласти ковых емкостей и пронумеровать их, как впускные с 1-го по 8-й и выпускные с 1го по 8-й. Используя резиновые присо ски, извлечь 16 толкателей и поместить в подготовленные контейнеры в после довательности в которой они находятся на двигателе.
УСТАНОВКА НАТЯЖИТЕЛЯ И ПРИВОДНЫХ ШЕСТЕРЕН (1.6 Л)
1. Установить стопорный палец, затем установить и зафиксировать приводную шестерню
распределительного вала. Убедиться, что стопорный палец установлен должным образом.
2. Установить болт крепл ...
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ И КОРОМЫСЕЛ (1.6 Л)
1. Проверить техническое состояние поверхностей контакта коромысле на наличие
повышенного износа и задиров. Заменить какое-либо из коромысел, при обнаружение
дефекта. Также проверить техническое с ...
