Iran Khodro Samand: ТРОС СЦЕПЛЕНИЯ - СНЯТИЕ
1. Отсоединить и снять аккумулятор ную батарею и фиксирующую пластину.

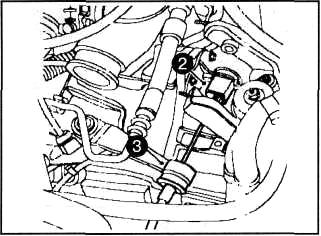

2. Отсоединить внутренний трос от кронштейна крепления коробки пере дач.
З. Отсоединить внешний трос от рыча га выключения сцепления.

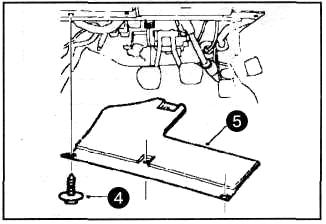

4. Отвернуть три винта крепления.
5. Снять правую нижнюю часть панели внутренней облицовки, как показано на рисунке.

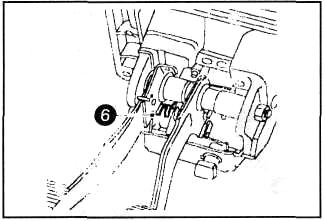

6. Нажать на конец стопорного зажима и извлечьтрос выключения сцепления.

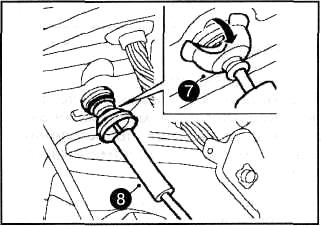

7. Высвободить трос из поперечины кузова.
8. Извлечь трос через направляющую.

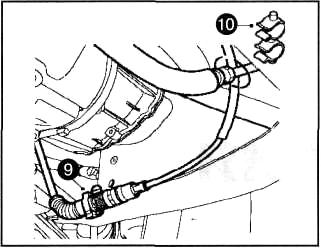

9. Высвободить трос из нижнего фик сатора колесной арки.
10. Высвободить трос из зажима пат рубка системы кондиционирования.
11. Извлечь трос из автомобиля.
МЕХАНИЗМ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
СНЯТИЕ
1. Снять коробку передач.
2. Высвободить выжимной подшипник с вилки выключения сцепления и снять с входного
вала коробки передач,
З. Используя специальный инстру мент и приспособления (2 ...
ТРОС СЦЕПЛЕНИЯ - УСТАНОВКА
1. Провести трос через направляю щую с внутренней стороны к пластико вому штоку.
2. Завести втулку наружного троса в кронштейн педали сцепления.
З. Ввести наружный трос так, чтобы он зафиксирова ...
