Iran Khodro Samand: МЕХАНИЗМ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
СНЯТИЕ
1. Снять коробку передач.

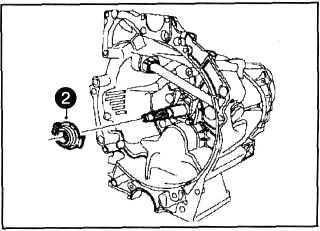

2. Высвободить выжимной подшипник с вилки выключения сцепления и снять с входного вала коробки передач,

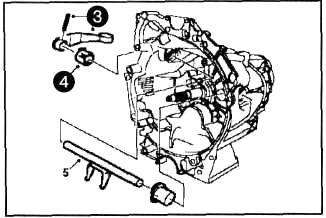

З. Используя специальный инстру мент и приспособления (25412008, 25410001), извлечь палец из рычага вы ключения, затем снять рычаг с вала ме ханизма выключения.
4. Нажать на стопорные лепестки и из влечь верхнюю втулку вала выключения из корпуса.
5. Отсоединить вал механизма выклю чения от втулки и извлечь его из кор пуса.
6. Нажать на стопорные лепестки и из влечь нижнюю втулку вала выключения из корпуса.
УСТАНОВКА
1. Установка производится в последовательности обратной снятию.
