Iran Khodro Samand: ТОРМОЗНЫЕ КОЛОДКИ - ЗАМЕНА - ТОРМОЗНАЯ СИСТЕМА - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ТОРМОЗНЫЕ КОЛОДКИ - ЗАМЕНА

1. Поднять автомобиль, подпереть его специальными упорами и снять передние колеса.

1. Поднять автомобиль, подпереть его специальными упорами и снять передние колеса.

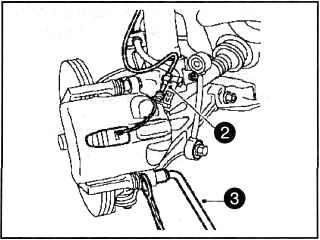

2. Отсоединить индикатор износа на кладки тормозной колодки.

2. Отсоединить индикатор износа на кладки тормозной колодки.

З. Отвернуть винт, удерживающий направляющую, как показано на ри сунке.

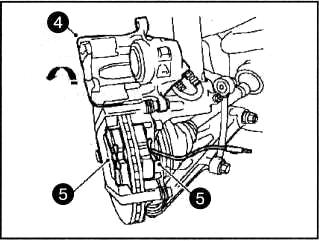

4. Поднять суппорт.

4. Поднять суппорт.

5. Извлечь тормозные колодки.

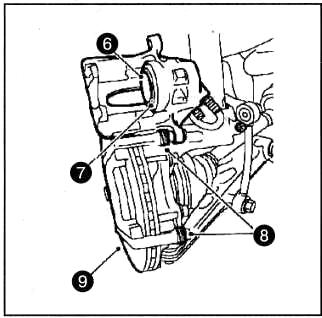

6. Проверить техническое состояние уплотнительной манжеты поршня.

7. Проверить наличие колпачка.

7. Проверить наличие колпачка.

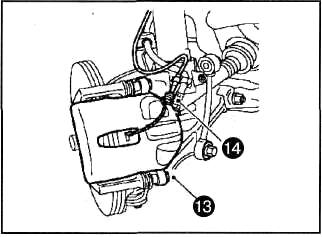

8. Проверить техническое состояние пыльников направляющих.

9. Проверить техническое состояние тормозного диска. При обнаружении повышенного износа, заменить диск новым.

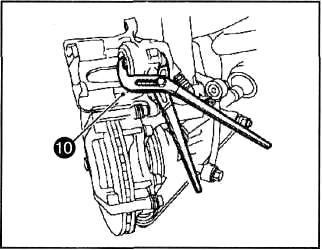

10. Используя специальный инструмент, переместить поршень внутрь суппорта.

10. Используя специальный инструмент, переместить поршень внутрь суппорта.

11. Установить новую внутреннюю тор мозную колодку с индикатором износа фрикционных

11. Установить новую внутреннюю тор мозную колодку с индикатором износа фрикционных накладок.

12. Установить наружную тормозную колодку.

1З. Опустить суппорт и зафиксировать его на направляющей, затянув винт креп ления

1З. Опустить суппорт и зафиксировать его на направляющей, затянув винт креп ления (нанести на резьбовую часть винта крепления клеевое соединение). Момент затяжки винта крепления: З5 Н-м.

14. Подсоединить индикатор износа фрикционной накладки.

15. Проверить уровень тормозной жид кости, при необходимости, долить до требуемого уровня.

16.Установить колеса и затянуть гайки крепления моментом затяжки 85 Н-м.
