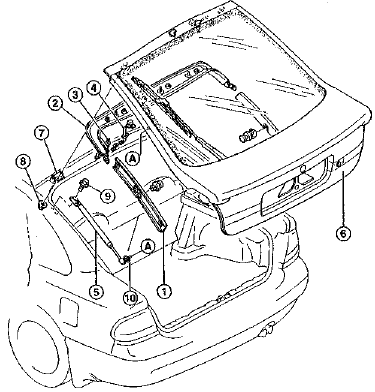

Автомобили с кузовом хэтчбек выпуска с 01/92 по 07/97 1 - боковой облицовочный элемент задней двери; 2 - верхний облицовочный элемент задней двери; 3 - шланг стеклоомывателя; 4 - электрический штекерный разъем; 5 - газонаполненный амортизатор; 6 - задняя дверь; 7 - шарнир; 8 - гайка (13 Нм); 9 - болты (12 Нм, 2 шт.); 10 - опора (20 Нм); А-А - данными буквами обозначены детали, соединяемые друг с другом

Снятие • При выключенном зажигании отсоединить провод от отрицательного (-) полюсного вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен спец. кодом (для предотвращения краж), он при отсоединении проводов от выводов аккумулятора будет сброшен. Отличительным признаком радиоприемников данного типа является слово "CODE" на панели управления либо значок ключа красного цвета. Радиоприемник может быть введен я эксплуатацию только после введения спец. кода. Поэтому заранее, до отключения аккумуляторной батареи, необходимо узнать спец. код.

• Отсоединить от фиксаторов боковой облицовочный элемент задней двери - 1 - .

• Отсоединить от фиксаторов верхний облицовочный элемент задней двери -2-.

• Снять шланг стеклоомывателя -3- и разъединить штекерный разъем -4-.

• Отметить положение гаек -8- по отношению к шарнирам.

• Помощник должен поднять и удерживать заднюю дверь. В это время следует вывернуть болты -9- и снять газонаполненный амортизатор.

* Открутить гайки -8- шарниров -7- и вместе с помощником снять заднюю дверь.

Установка • Вместе с помощником установить заднюю дверь на шарниры и слегка закрутить гайки.

• Совместить заднюю крышку со сделанными во время снятия отметками. Затянуть шарнирные гайки (13 Нм).

• Установить газонаполненный амортизатор.

Для этого следует закрепить опору -10- (20 Нм) и при необходимости завернуть 2 болта -9- (12 Нм) вместе со стопорными шайбами.

• Надеть шланг стеклоомывателя и подсоединить электрический штекерный разъем.

• Установить в начале верхний, а затем нижний облицовочный элементы задней двери.

• Осторожно закрыть заднюю дверь. Проверить свободу хода двери. Воздушный зазор между задней дверью и прилегающими деталями кузова должен быть одинаковой ширины по всей протяженности. При необходимости отрегулировать положение задней двери.

• Подсоединить провод к отрицательному (-) выводу аккумулятора. При необходимости ввести спец. код в радиоприемник и установить время на часах.

Регулирование

• Ослабить гайки крепления шарниров. Перемещая заднюю дверь, отрегулировать зазор: А-А: 6,0 мм ± 2,0 мм

В-В: 6,6 мм + 0,8 мм • При плохой работе замка задней двери, при наличии большого люфта двери, если в закрытом положении дверь находится под сильным натяжением, следует ослабить винты - 1 - и переместить в необходимом направлении держатель замка.

• Затянуть винты - 1 - держателя замка (25 Нм).
