Снятие и установка крышки багажника 1 - крышка багажника; 2 - штекерный

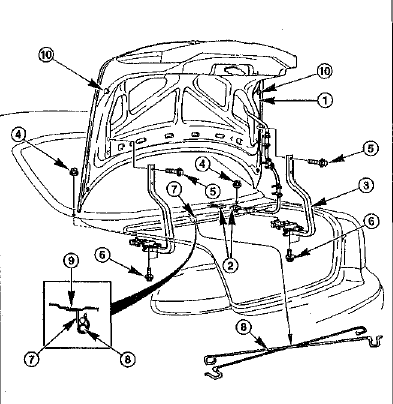

Снятие и установка крышки багажника 1 - крышка багажника; 2 - штекерный разъем заднего фонаря и освещения номерного знака; 3 - шарнир; 4 - гайки (10 Нм); 5 - винты (10 Нм); 6 - винты (10 Нм); 7 - держатель регулировочной пружины; 8 - регулировочная пружина; 9 - пространство между спинкой заднего сиденья и задним стеклом; 10 - регулирующий упор

https://jetkit.ru гидроабразив в екатеринбурге.

Примечание. На рисунке изображен автомобиль Мазда 626, выпускавшийся с 01/92 по 07/97. Снятие/установка капота на автомобилях, производящихся с 08/97, не имеет принципиальных отличий. Особые указания для автомобилей, выпускаемых с 08/97, даны в конце раздела.

На автомобилях, выпускавшихся с 08/97, крышка багажника имеет наружный облицовочный элемент, располагающийся между задними фонарями.

Снятие • При выключенном зажигании отсоединить провод от отрицательного (-) полюсного вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен спец. кодом (для предотвращения краж), он при отсоединении проводов от выводов аккумулятора будет сброшен. Отличительным признаком радиоприемников данного типа является слово "CODE" на панели управления либо значок ключа красного цвета. Радиоприемник может быть введен в эксплуатацию только после введения спец. кода. Поэтому заранее, до отключения аккумуляторной батареи, необходимо узнать спец. код.

• Отсоединить от заднего фонаря и освещения номерного знака штекерный разъем -2-.

• Отметить чертилкой положение винтов -5-.

Это облегчит установку крышки багажника.

• Вывернуть винты -5- и вместе с помощником снять крышку багажника - 1 - .

Примечание. При снятии шарниров крышки багажника необходимо демонтировать облицовочный элемент пространства между спинкой заднего сиденья и задним стеклом и регулировочной пружиной -8-.

Внимание. Регулировочная пружина находится под натяжением. Обязательно прочтите раздел "Снятие и установка регулировочной пружины".

• Снять облицовочный элемент пространства между спинкой заднего сидения и задним стеклом.

• Снять регулировочную пружину -8-.

• Отметить положение шарниров.

• Открутить гайки -4- и снять шарниры.

Установка • Установить на автомобиле шарниры и слегка затянуть гайки. Совместить шарниры со сделанными отметками и затянуть гайки (10 Нм).

• Установить облицовочный элемент пространства между спинкой заднего сиденья и задним стеклом.

• Установить регулировочную пружину.

Внимание. Во избежание травмы прочтите раздел "Снятие/установка регулировочной пружины".

• Вместе с помощником закрепить крышку багажника на шарнирах в соответствии со сделанными во время снятия отметками. Затянуть винты -5- (10 Нм).

• Подсоединить штекерный разъем к заднему фонарю и освещению номерного знака.

• Закрыть крышку багажника и проверить равномерность воздушного зазора между крышкой и близлежащими деталями кузова, а также высоту положения крышки. Ширина воздушного зазора - 1 мм, различие положения (по высоте) капота по отношению к кузову допускается ± 0,5 мм.

• Отрегулировать положение крышки багажника. Открутить винты -6- и, перемещая крышку на шарнирах -3-, отрегулировать его положение. Затянуть винты (10 Нм).

• Регулирование по высоте достигается с помощью изменения положения регулирующих упоров -10-. При вращении по часовой стрелке капот опускается, при вращении против часовой стрелки поднимается.

• Подсоединить провод к отрицательному (-) выводу аккумулятора. При необходимости ввести спец. код в радиоприемник и установить время на часах.

Снятие и установка регулировочной пружины

Внимание. Регулировочная пружина крышки багажника находится под натяжением.

• Используя отвертку - 1 - , обернутую изоляционной лентой, вывести регулировочную пружину -2- из левого и правого держателей в направлении, указанном стрелкой.

• Вынуть регулировочную пружину из центрального держателя (N7 на рисунке выше).

Правый держатель

Левый держатель

• При перемещении регулировочной пружины - 1 - на автомобилях, выпускавшихся с 01/92 по 07/97, сила ее натяжения в левом и правом держателях может варьироваться. Определите место регулирования на основе дан-, ных таблицы. Углубления, в которых находятся пружины, обозначены буквами -а- и -bна рисунках.

Снятие наружного облицовочного элемента • Снять задние фонари

• Вывернуть винты - 1 - .

• Снять с автомобиля наружный облицовочный элемент -2-.

• Установку производить в обратном порядке.

Специальные указания для автомобилей выпуска с 08/97

• Открыть с помощью отвертки крышку - 1 - фиксатора -2- регулировочной пружины -3-.

Для этого следует нажать на крючок -4-.

• Вынуть из шарнира -2- с помощью разводного ключа -3- в направлении, указанном стрелкой, регулировочную пружину - 1 - .

• Вынуть из держателя -2- в направлении, указанном стрелкой, регулировочную пружину.
