Ford Mondeo: СДВИЖНОЙ ПОЛО БАГАЖНОГО ОТДЕЛЕНИЯ - Перевозка груза, буксировка - Руководство по эксплуатации автомобиля Ford MondeoFord Mondeo: СДВИЖНОЙ ПОЛО БАГАЖНОГО ОТДЕЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

Не перемещайте пол грузового отсека назад, если автомобиль стоит на наклонной поверхности с крутизной уклона 15% и более и развернут передком вверх.

ПРЕДОСТЕРЕЖЕНИЕ

Максимально допустимая нагрузка на сдвижной пол грузового отсека - 200 кг.

Максимально допустимая нагрузка на конец полностью выдвинутого наружу сдвижного пола грузового отсека равна 120 кг.

Нажмите на рукоятку снятия блокировки и вытяните пол грузового отсека назад. Платформа
Нажмите на рукоятку снятия блокировки и вытяните пол грузового отсека назад. Платформа остановится и зафиксируется в среднем положении.

Для того чтобы полностью выдвинуть ее наружу, снова нажмите на рукоятку снятия блокировки
Для того чтобы полностью выдвинуть ее наружу, снова нажмите на рукоятку снятия блокировки и выдвигайте до момента фиксации в крайнем положении.

Для перемещения платформы вперед нажмите на рукоятку снятия блокировки и сдвиньте пол вперед.

Примечание: Вам не потребуется прикладывать к рукоятке снятия блокировки большое усилие, если вы одновременно будете слегка подталкивать платформу вперед.



Вещевой отсек В полу в задней части багажного отделения предусмотрен вещевой отсек.

Для получения доступа к этому вещевому отсеку поднимите сдвижной пол грузового отсека следующим образом:

1. Нажмите на рукоятку снятия блокировки и немного переместите пол грузового отсека
1. Нажмите на рукоятку снятия блокировки и немного переместите пол грузового отсека назад.

2. Приподнимите заднюю часть платформы пола (1).

3. Толкните платформу вперед до момента ее фиксации в передней части (2).

4. Высвободите опорную стойку из зажима на тыльной стороне платформы пола.
4. Высвободите опорную стойку из зажима на тыльной стороне платформы пола.

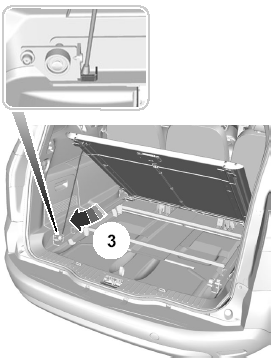

5. Вставьте конец стойки в квадратный фиксатор на левой направляющей (3).

6. Поднимите крышку вещевого отсека с помощью петли.

Возврат сдвижного пола грузового отсека в нормальное положение: 1. Удерживая одной рукой платформу пола, другой рукой высвободите опорную стойку.

2. Вставьте опорную стойку обратно в зажим.

3. Опустите пол.

4. Нажмите на рычаг разблокировки и немного вытяните платформу пола назад, чтобы она опустилась на направляющие.
