Iran Khodro Samand: РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ - СНЯТИЕ, УСТАНОВКА, РАЗБОРКА, СБОРКА
1. Снять торсионы.
2. Снять стабилизатор поперечной ус тойчивости.
З. Отсоединить трос стояночного тор моза.
4. Отсоединить шланги тормозной системы.

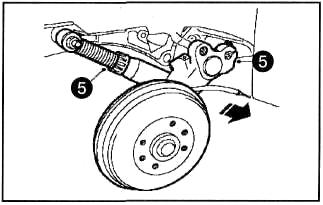

5. Отвернуть гайку и болт крепления амортизатора к рычагу, затем снять ры чаг.

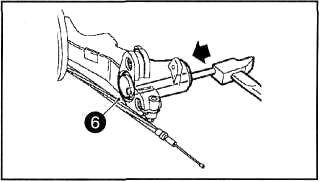

6. Используя молоток и латунный стержень, аккуратно выбить наружное кольцо игольчатого подшипника, как показано на риснуке.

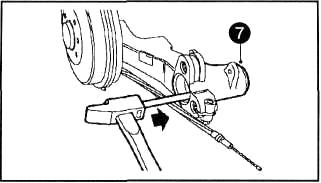

7. Выбить внутреннее кольцо игольчатого подшипника, как показано на рисунке.

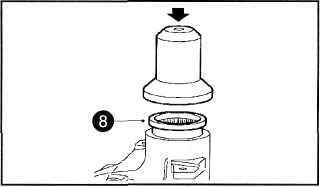

8. Используя специальное приспособление (2500З00З), установить внутреннее кольцо игольчатого подшипника.
Установку производить пока приспособление не коснется рычага.

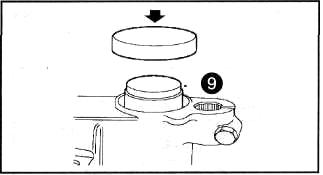

9. Используя специальное приспособление (2500З005), установить наружное кольцо игольчатого подшипника. Установку производить пока приспособление не коснется рычага.
10. Установить рычаг, подсоединить амортизатор, тормозные шланги, трос стояночного тормоза, затем установить стабилизатор поперечной устойчивости и торсионы. После установки необходимо прокачать тормозную систему и отрегулировать трос стояночного тормоза.
ТОРСИОНЫ - УСТАНОВКА
1. Отрегулировать расстояние между центрами проушин макета амортизатора (см.
«Замена амортизаторов»).^^ 2. Установить макет амортизатора и затянуть гайки его
крепления.
З. При установке торси ...
ПЕРЕДНИЙ И ЗАДНИЙ САЙЛЕНТБЛОКИ
СНЯТИЕ 1. Снять заднюю подвеску в сборе.
2. Отвернуть гайку и извлечь шайбу.
З. Извлечь палец и снять кронштейн.
4. Используя ножовку, отпилить верх нюю часть сайлентблока.
5. Выпрессовать сай ...
