Iran Khodro Samand: РАЗБОРКА КОРОБКИ ПЕРЕДАЧ (БЕЗ СНЯТИЯ С АВТОМОБИЛЯ)
1. Отсоединить снять аккумуляторную батарею и опорную пластину.
2. Отсоединить трос выключения сцепления от коробки передач.
З. Подпереть автомобиль и снять пе редние колеса.
4. Снять брызговик двигателя (см.
выше).

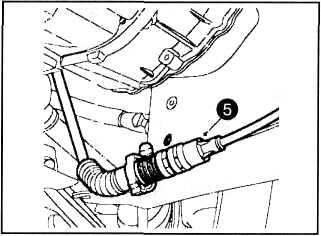

5. Высвободить трос выключения сцепления из левой передней колесной арки.
6. Слить трансмиссионное масло с ко робки передач.
7. Снять переднюю левую колесную арку.

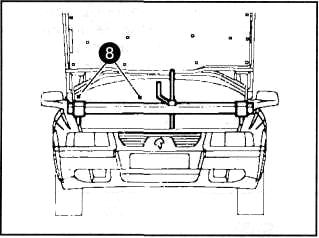

8. Удерживать коробку передач в не подвижном состоянии, используя по перечину ((-) 0911 А1) и специальные удерживающие крюки ((-) 0911 А2).

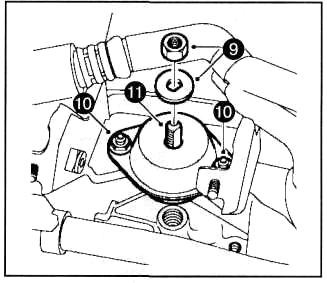

9. Отвернуть гайку крепления из левой опоры двигателя, заменить шайбу.
10. Отвернуть две гайки и снять опору двигателя.
11. Извлечь шток опоры и шайбу.

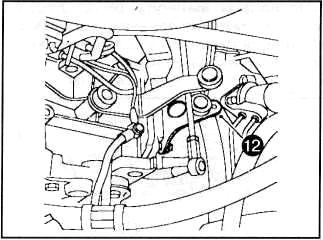

12. Опускать коробку передач пока шаровая опора не достигнет штока стабилизатора поперечной устойчивости, как показано на рисунке.

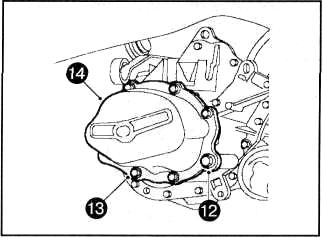

1З. Отвернуть семь болтов крепления и болт отверстия измерения уровня из заднего корпуса коробки передач.
14. Снять задний корпус коробки пере дач.
15. включить 5-ю передачу, задейство вав рычаг включения передач.

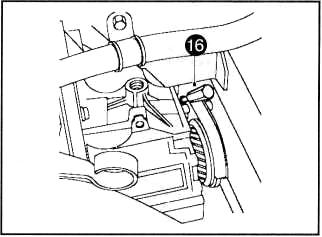

16. Извлечь палец из вилки включения 5-й передачи.

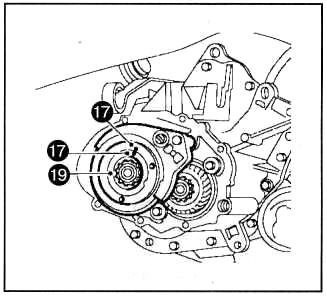

17. Отметить расположение муфты синхронизатора относительно сту пицы.
18. Заблокировать коробку передач, включив передачу заднего хода, за действовав рычаг включения пере дач.
19. Отвернуть гайку входного вала и снять стопорное кольцо вала вилки включения.

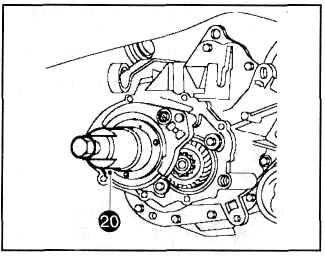

20. Используя специальный съемник (25405002), снять ступицу синхронизатора 5-й передачи.

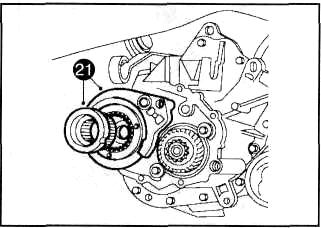

21. Извлечь ступицу и синхронизатор в сборе с вилкой переключения.

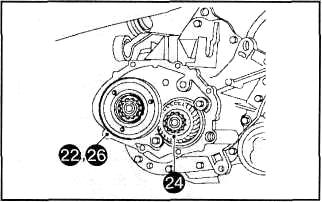

22.Установить ступицу и синхронизатор в сборе без вилки включения.
2З.Включить вручную 5-ю передачу.
24.Отпустить гайку выходного вала.
25.Снять ступицу и синхронизатор в сборе.

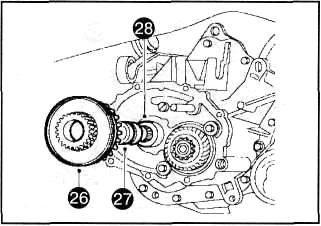

26. Снять ведущую шестерню 5-й пере дачи.
27. Снять втулку шестерни 5-й пере дачи.
28. Извлечь промежуточную шайбу.

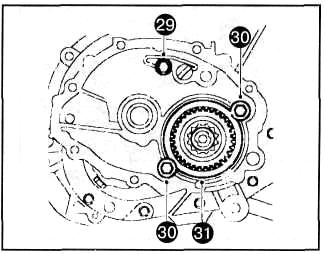

29. Отвернуть болт и стопорную пластину вала.
З0.Отвернуть стопорные болты заднего подшипника выходного вала.
З1. Снять стопорное кольцо (при необходимости, для снятия стопорного кольца, использовать два клина).

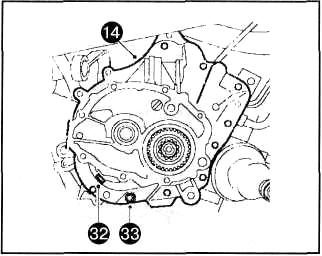

З2.Отвернуть фиксирующий болт вала шестерни передачи заднего хода.

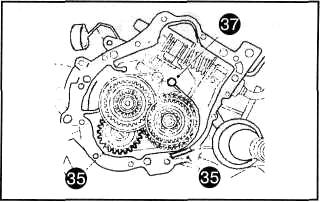

ЗЗ.Отвернуть болты крепления картера коробки передач.
З4. Снять картер коробки передач (чтобы снять картер с направляющих штифтов допускается простучать по поверхности сопряжения молотком).
З5. Извлечь вал и шестерню передачи заднего хода.
З6. Извлечь магнитную пластину.
З7. Извлечь вал выбора пятой пере дачи.

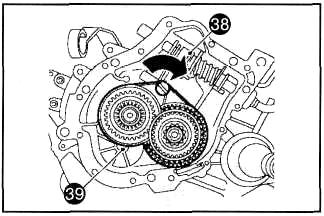

З8. Провернуть вал вилки выбора 1 -й/2й и З-й/4-й передачи, до совмещения шарика фиксатора с выборкой, затем извлечь вал. З9. Извлечь входной вал, выходной вал, вилку и вал в сборе.

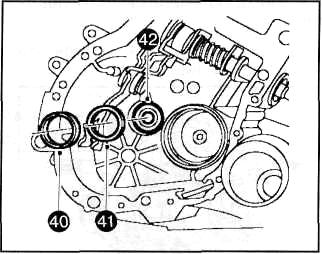

40. Снять наружное кольцо подшипника входного вала.
41. Снять регулировочную шайбу.
42. Извлечь уплотнительную манжету направляющей разгрузочного подшипника.
СБОРКА КОРОБКИ ПЕРЕДАЧ (СО СНЯТИЕМ С АВТОМОБИЛЯ)
1. Установит в картер коробки передач центрирующие штифты.
2. Установить вал выбора передач.
З. Нанести герметик.
4. Установить дифференциал.
5. Установить корпус дифференциала и не затягивая, ...
СБОРКА КОРОБКИ ПЕРЕДАЧ (БЕЗ СНЯТИЯ С АВТОМОБИЛЯ)
1. Используя специальн ую оправку, установить новую уплотнительную манжету направляющей
разгрузочного подшипника.
2. Установить временно регулировоч ную шайбу.
З. Установить наружное кольцо ...
