Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РЕГУЛИРОВКА ПОДШИПНИКА ВХОДНОГО
ВАЛА
1. Установить регулировочную шайбу, используя шайбу предварительного на тяга (25409001).
2. Установить наружное кольцо под шипника входного вала.
куплю подшипниковые шарикиЗ. Установить входной вал в сборе.
4. Установить наружное кольцо под шипника выходного вала в картер ко робки передач.
5. Установить картер коробки пере дач.
6. Затянуть болты крепления картера коробки передач моментом затяжки 12.5 Н-м.
7. Установить и завернуть, не затяги вая, новую гайку входного вала, опор ной поверхностью наружу.

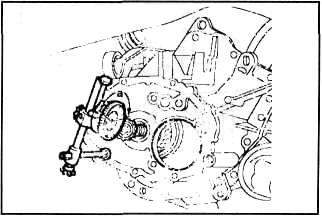

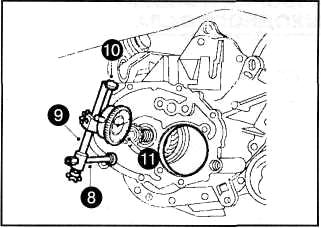

8. Установить держатель индикатора часового типа.
9. Установить поддерживающий шток.
10. Установить поперечину.
11. Установить индикатор часового типа.
12. Подсоединить трос выключения сцепления.
1З. Нажать до упора педаль сцепления.
14. Повернуть входной вал по и против часовой стрелки.
15. Выставить индикатор часового типа на «ноль».
16. Потянуть входной вал.
17. Отметить величину, показываемую индикатором (размер А).
18. Записать размер (А).
19. Толщина базовой шайбы (В) = 0.90мм.
20. Величина зазора (С) = 0.08.
21. (А) + (В) - (С) = толщина требуемой регулировочной шайбы.
СБОРКА КОРОБКИ ПЕРЕДАЧ (БЕЗ СНЯТИЯ С АВТОМОБИЛЯ)
1. Используя специальн ую оправку, установить новую уплотнительную манжету направляющей
разгрузочного подшипника.
2. Установить временно регулировоч ную шайбу.
З. Установить наружное кольцо ...
РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ВХОДНОГО ВАЛА
1. Навернуть на несколько витков гайку входного вала, чтобы предотвратить его
повреждение при разборке. Установить съемник на шестерню З-й передачи и спрессовать
подшипник, используя специальн ...
