Iran Khodro Samand: ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ РЕГУЛЯТОРА ДАВЛЕНИЯ В СИСТЕМЕ ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ

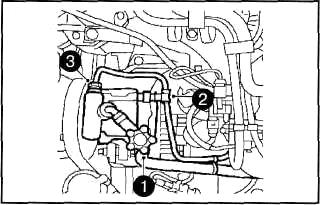

1. Подсоединить к насосу гидроусили теля расширительный бачок, используя специальный инструмент.
2. Снять зажим патрубка.
З. Отвернуть крепление и отсоединить патрубок.

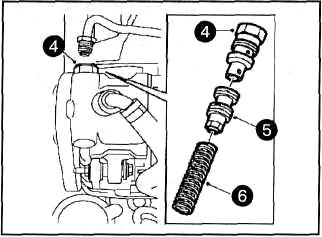

4. Отсоединить переходник патрубка.
5. Извлечь наружный поршень регуля тора.
6. Извлечь пружину.

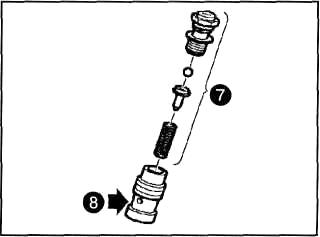

7. Из наружного поршня извлечь сет ку, шарик, уплотнение и пружину, затем промыть и очистить сетку.
8. Проверить выходное отверстие на наличие примесей или задиров, что могло бы препятствовать свободному перемещению поршня. Собрать регу лятор.

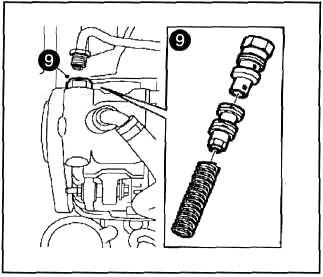

9. Установить пружину регулятора и переходник патрубка в насос. Затянуть соединение моментом затяжки 60 Н-м.

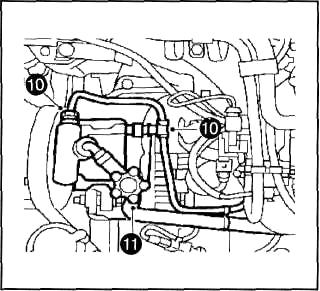

10. Подсоединить патрубок высокого давления и установить зажим.
11. Снять хомут.
12. Долить жидкость в расширительный бачок и удалить из системы воздух.
ПРОВЕРКА ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
1. Отсоединить два патрубка от корпуса золотника.
2. Временно установить пробки.
З. Медленно повернуть рулевое коле со от упора до упора. При этом подде рживать
обороты холостого хода. Удер жи ...
