Iran Khodro Samand: ПОВОРОТНЫЙ КУЛАК И СТУПИЦА КОЛЕСА - РАЗБОРКА
1. Снять поворотный кулак с автомо биля (см. выше).

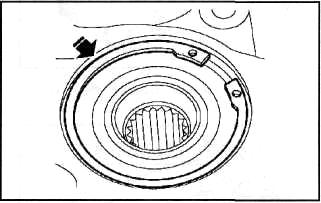

2. Закрепить поворотный кулак в сбо ре в тисках, затем извлечь стопорное кольцо подшипника ступицы колеса.

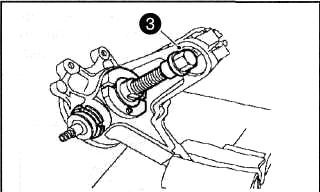

З. Используя специальный инструмент, показанный на рисунке, выпрессовать ступицу колеса из поворотного кулака. Перед тем как начать выпрессовку, нанести на резьбовую часть инструмента смазочный материал.

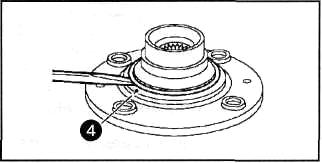

4. Используя отвертку, снять кольцо, как показано на рисунке.

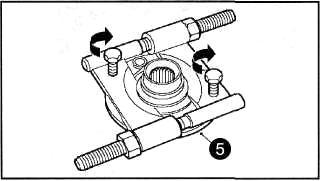

5. Используя специальное приспособление (FACOM UЗ5P), выпрессовать внутреннее кольцо подшипника из ступицы колеса.

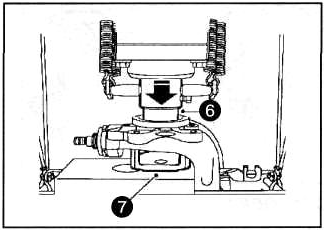

6. Используя внутреннее кольцб из ступицы, выпрессовать внешний под шипник.
7. При выпрессовке, корпус ступицы колеса должен находиться на специ альной опорной плите (25102019).
ПОВОРОТНЫЙ КУЛАК И СТУПИЦА КОЛЕСА - СНЯТИЕ И УСТАНОВКА
1. Повернув вправо на небольшой угол колеса, установить ограничительные тросы.
2. Зафиксировать тросы двумя болта ми (6 мм).
З. Поднять и подпереть автомобиль со стороны, где будут проводиться раб ...
ПОВОРОТНЫЙ КУЛАК И СТУПИЦА КОЛЕСА - СБОРКА
1. Нанести кремниевую смазку в корпус ступицы колеса, затем, используя специальный
инструмент (2420100З) и гидравлический пресс, запрессовать новый подшипник, как
показано на рисунке.
2. Снят ...
