Peugeot 406: Панель приборов
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную консоль.2. Снимите узлы и элементы в следующей последовательности: – комбинация приборов; – центральная панель и переключатели со стороны водителя; – радиоприемник; – часы; – динамики панели приборов; – подушка безопасности водителя и ее контакт; – двигатель стеклоочистителя.
http://youmart.info/ японские мотоциклы.3. Снимите рулевую колонку.
4. Отвинтите винты крепления панели отопителя и снимите ее с панели приборов.
5. Отвинтите гайки крепления пластины установки электрического разъема. 6. Снимите пластину установки разъема электропроводки панели приборов с кронштейна.

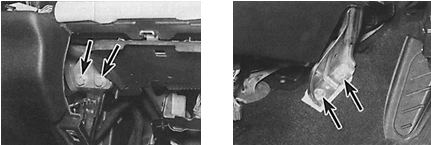

7. Отвинтите верхние (указаны стрелками на фото слева) и нижние (указаны стрелками на фото справа) болты крепления стойки поддержки панели приборов со стороны водителя.
8. Снимите стойку поддержки панели приборов со стороны водителя.
9. Отвинтите 2 винта крепления кожуха отопителя к панели приборов.

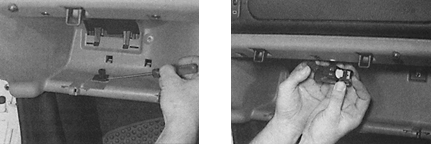

10. Снимите крышку вещевого ящика. С помощью отвертки снимите выключатель (фото слева) и лампочку (фото справа) подсветки вещевого ящика и отключите от них электрический разъем.
11. На автомобилях с кондиционером снимите датчик с верхней центральной части панели приборов. 12. Снимите с датчика пластину установки так, чтобы датчик мог пройти через отверстие в панели приборов.
13. С помощью отвертки снимите боковую заглушку панели приборов со стороны пассажира.
14. Из моторного отсека отвинтите гайки и болты (указаны стрелками), крепящие подвеску установки панели приборов к перегородке моторного отсека.
15. В салоне автомобиля отвинтите болты крепления левого и правого конца панели приборов к подвеске установки.
16. Соблюдая осторожность, снимите панель с перегородки моторного отсека.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка производится в последовательности, обратной снятию. Проверьте, чтобы трубки подачи воздуха от отопителя правильно совместились с отопителем. Перед креплением панели приборов гайками и болтами проверьте, что все электрические разъемы видны через соответствующие отверстия в панели приборов. Подсоедините аккумулятор и проверьте, что все электрические элементы и выключатели работают нормально.Центральная консоль
