Массогабаритные характеристики

Массогабаритные характеристики

Габаритные размеры, мм

Длина 4595

Ширина 1750

Высота

Модели KY 1445

Кроме модели KY 1430

База

Модели 2.2 л 2670

Кроме модели 2.2 л 2668

Колея

передних колес

Модели 2.2 л 1507

Кроме модели 2.2 л 1495

задних колес

Модели 2.2 л 1515

Кроме модели 2.2 л 1504

Массы, кг

Снаряженная масса 1265 + 1395

Максимальная допустимая масса брутто автомобиля (ЕС)

Модели 1.6 л 1740

Модели 1.8 и 2.0 л 1890

Модели 2.2 л 1820

Максимальная допустимая нагрузка на оси (ЕС)

Передняя ось

Модели 1.6 л 910

Модели 1.8 и 2.0 л 1010

Модели 2.2 л 960

Задняя ось

Модели 1.6 л 890

Модели 1.8 и 2.0 л 900

Модели 2.2 л 870

Максимальная допустимая масса груженого автомобиля по ADR (модели 2.2 л) 1580

Максимальная допустимая полная масса буксируемого прицепа

Прицепы без тормозных механизмов 500

Прицепы с тормозными механизмами

Модели 1.6 л и 1.8 л с AT 1200

Модели 1.8 л с РКПП 1300

Модели 2.0 л 1400

Модели 2.2 л 1500

Максимальная допустимая вертикальная нагрузка на шарнир прицепного устройства, кГс 50

Автомобили для поставки в Германию: указанная допустимая полная масса буксируемого прицепа действительна для дорог с продольным уклоном 12%. По поводу увеличения массы буксируемого прицепа обратитесь к документации, поставляемой с автомобилем, или проконсультируйтесь на СТО Honda.

Заправочные объемы, л

топливный бак Приблизительно 65

Система охлаждения двигателя

Модели с РКПП

При замене охлаждающей жидкости

Модели 1.6 л 3.9

Модели 1.8 и 2.0 л 4.2

Модели 2.2 л 3.3

Полный объем

Модели 1.6 л 4.6

Модели 1.8, 2.0 и 2.3 л 5.8

Модели 2.2 л 6.9

Модели 3.0 л 5.9

Модели с AT

При замене охлаждающей жидкости 4.1

Полный объем 5.7

Включая объем охлаждающей жидкости в расширительном бачке и остаток жидкости в рубашке охлаждения двигателя (Емкость расширительного бачка = 0.55 л)

Резервуар жидкости омывания ветрового стекла

Модели без омывателей линз головных фар 4.5

Модели с омывателями линз головных фар 6.9

Система смазки двигателя, л

При замене масла

Включая масляный фильтр

Модели 1.6 л 3.3

Модели 1.8, 2.0 и 2.3 л 4.3

Модели 2.2 л 4.8

Модели 3.0 л 4.4

Без учета масляного фильтра

Модели 1.6 л 3.0

Модели 1.8, 2.0 и 2.3 л 4.0

Модели 2.2 л 4.5

Модели 3.0 л 4.1

Полная емкость

Модели 1.6 л 4.0

Модели 1.8, 2.0 и 2.3 л 5.6

Модели 2.2 л 5.9

Ручная коробка переключения передач

При замене трансмиссионного масла

Модели 1.6, 1.8 и 2.0 л 1.8

Модели 2.2, 2.3 л 1.9

Полная емкость

Модели 1.6, 1.8 и 2.0 л 1.9

Модели 2.2, 2.3 л 2.0

Автоматическая коробка передач

При замене трансмиссионного масла

кроме 3.0 л 2.5

3.0 л 2.9

Полная емкость 6.1

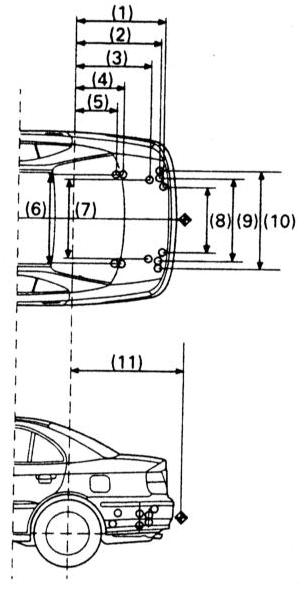

Расположение точек крепления прицепного устройства

Обозначение размера Размер, мм

(1) 874

(2) 869

(3) 825

(4) 430

(5) 423

(6) 894

(7) 840

(8) 770

(9) 852

(10) 946

(11) 1100

Символами О обозначены места крепления прицепного устройства. Символами ^ обозначены положения центра шарнира прицепного устройства.

Свечи зажигания

Типы применяемых свечей зажигания

Двигатели с объемом 1.6 л, 1.8 л (KY), 2.3 л

Свечи NGK ZFR5F-11

Свечи DENSO KJ16CR-L11

Двигатели с объемом 1.8 л (кроме KY) и 2.0 л

Свечи NGK ZFR6F-11

Свечи DENSO KJ20CR-L11

Двигатели с объемом 2.2 л

Свечи NGK ZFR6F-11

Свечи DENSO KJ20CR-L11

Двигатели 3.0 л

Свечи NGK PZFR5F-11

Номинальная величина межэлектродных зазоров, мм 1.1 мм

Приводные ремни

(По поводу двигателей 2.3 и 3.0 л обратитесь к Спецификациям Главы Настройки и текущее обслуживание)

Требуемая величина прогиба ремня на участке посередине между двумя шкивами при твердом нажатии большим пальцем, мм

Модели 1.6 л

Ремень привода генератора 7.0 + 10.5

Ремень привода рулевого насоса 10.5 + 14.0

Ремень привода компрессора кондиционера воздуха 7.5 + 9.5

Все прочие модели

Ремень привода генератора

Модели, без К/В 10.0 + 13.0

Модели, оборудованные К/В 10.0-s-12.0

Ремень привода рулевого насоса 13.0 + 16.5

РКПП

Моменты переключения передач РКПП

С 1-й передачи на 2-ю 15 км/ч

Со 2-й передачи на 3-ю 35 км/ч

С 3-й передачи на 4-ю 50 км/ч

С 4-й передачи на 5-ю 70 км/ч

Максимальная допустимая скорость движения на различных передачах, км/ч

Модели 1.6 л

1-я передача 50

2-я передача 95

3-я передача 135

4-я передача 185

Модели 1.8 или 2.0 л

1-я передача 50

2-я передача 90

3-я передача 130

4-я передача 170

Модели 1.8 л 7CV KG

1-я передача 50

2-я передача 95

3-я передача 140

4-я передача 205

Модели 2.2 л

1-я передача 60

2-я передача 95

3-я передача 130

4-я передача 185

Автоматическая трансмиссия

Максимальная скорость в положениях селектора

Передача Скоростной диапазон, км/ч

"1" 64

"2" 113

"D3" 166

Моменты переключения передач AT

с 1 на 2 Более 10 км/ч

с 2 на 3 Более 10 км/ч

с 3 на 4 Более 27 км/ч

с 2 на 1 Не более 50 км/ч

с 3 на 2 Не более 101 км/ч

с 4 на 3 Не более 147 км/ч

Маркировка шин и дисков

Обозначение размеров шин

На боковой поверхности шины имеется маркировка, по которой можно определить основные характеристики шины, в том числе ее размеры.

Пример условного обозначения шины:

185/70R1488H

185 - Ширина шины, мм
70 - Индекс серии низкопрофильной шины (отношение высоты профиля к ширине профиля шины, %)
R - Условное обозначение шины радиальной конструкции
14 - Посадочный диаметр шины, в дюймах
88 - Индекс грузоподъемности (условное обозначение максимально допускаемой нагрузки на шину) Н - Индекс скорости

Скоростные категории шин

Индекс скорости Максимальная допустимая скорость движения, км/ч

Q 160

S 180

Т 190

Н 210

V 240

W 270

ZR Свыше 240

Обозначения размеров дисков

На каждом диске имеется маркировка, которая заключает в себе важные сведения о размерах колеса и форме закраины обода.

Пример условного обозначения диска:

15x6 JJ

15 - Посадочный диаметр, в дюймах
6 - Ширина профиля обода, в дюймах
JJ - Условное обозначение формы сечения бортовой закраины.

Колеса

Параметры шин приведены на шильде, закрепленной на передней стойке водительской двери автомобиля.

Типоразмеры дисков и шин,

Диски

Модели 1.6 л 14x51/2J

Модели 1.8 и 2.0 л 15x6J

15x6JJ (только для литых дисков)

Модели 2.2 л 17X7JJ

Шины

Модели 1.6 л 185/70R14 88Н

Модели 1.8 и 2.0 л 195/60R15 88V

Модели 2.2 л 215/45R17 87W
