Mazda 626: Обзор панели приборов

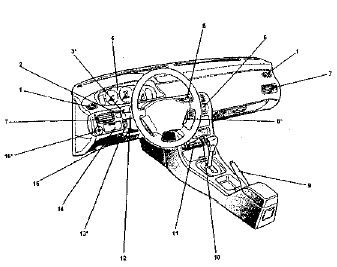

Автомобили выпуска 01/91 - 07/97 1 - Дефлектор обдува бокового стекла 2 - Выключатель задней противотуманной фары 3 - Выключатель передних противотуманных фар* 4 - Панель приборов 5 - Выключатель аварийной световой сигнализации 6 - Блок управления системой вентиляции и отопления 7 - Дефлектор обдува салона 8 - Регулятор управления круиз-контролем* 9 - Рычаг стояночного тормоза 10 - Прикуриватель 11 - Пепельница 12 - Выключатель освещения, переключатель указателя поворота 13 - Регулятор угла наклона света фар* 14 - Отделение для мелочи 15 - Рычаг привода замка капота 16 Блок управления электроприводом наружных зеркал заднего вида * * зависит от комплектации

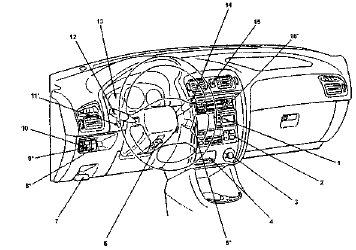

Автомобили выпуска с 07/97 с левосторонним рулевым управлением 1 - Компьютер/указатель температуры/система контроля времени 2 - Блок управления системой отопления/кондиционирования воздуха 3 - Прикуриватель 4 - Передняя пепельница 5 - Блок управления круиз-контролем* 6 - Рычаг фиксатора наклона рулевой колонки 7 - Рычаг привода замка капота 8 - Выключатель TCS (антипробуксовочная система)* 9 - Регулятор угла наклона света фар* 10 - Выключатель противотуманных фар* 11 - Регулятор яркости освещения панели приборов* 12 - Выключатель освещения/переключатель указателя поворота 13 - Панель приборов 14 - Переключатель стеклоочистителя и стеклоомывателя 15 - Выключатель аварийной световой сигнализации 16 - Аудиосистема* * зависит от комплектации

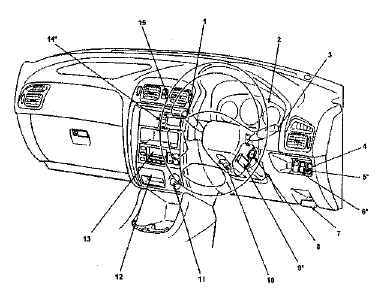

Автомобили выпуска с 07/97 с правосторонним рулевым управлением (тип А) 1 - Выключатель освещения/переключатель указателя поворота 2 - Панель приборов 3 - Переключатель стеклоочистителя и стеклоомывателя 4 - Выключатель противотуманных фар* 5 - Регулятор угла наклона света фар* 6 - Выключатель TCS (антипробуксовочная система)* 7 - Рычаг привода замка капота 8 - Выключатель зажигания 9 - Блок управления круиз-контролем* 10 - Рычаг фиксатора наклона рулевой колонки 11 - Прикуриватель 12 - Передняя пепельница 13 - Блок управления системой отопления/кондиционирования воздуха 14 - Указатель температуры/часы* 15 - Выключатель аварийной световой сигнализации * зависит от комплектации

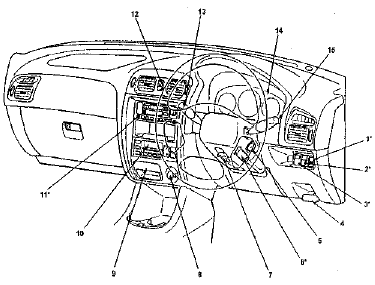

Автомобили выпуска с 07/97 с правосторонним рулевым управлением (тип В) 1 - Выключатель противотуманных фар* 2 - Регулятор угла наклона света фар* 3 - Выключатель TCS (антипробуксовочная система)* 4 - Рычаг привода замка капота 5 - Выключатель зажигания 6 - Блок управления круиз-контролем* 7 - Рычаг фиксатора наклона рулевой колонки 8 - Прикуриватель 9 - Передняя пепельница 10 - Блок управления системой отопления/кондиционирования воздуха 11 - Аудиосистема* 12 - Выключатель аварийной световой сигнализации 13 - Переключатель стеклоочистителя и стеклоомывателя 14 - Панель приборов 15 - Выключатель освещения, переключатель указателя поворота * зависит от комплектации
Общий обзор автомобиля
Обзор салона
Автомобили выпуска 01/91 - 07/97 с левосторонним рулевым управлением 1
- Звуковой сигнал 2 - Рулевое колесо 3 - Солнцезащитный козырек 4 - Зеркало заднего
вида 5 - Зеркало передн ...
Обзор багажного отделения
Автомобили выпуска 01/91 - 07/97
Седан 1 - Рычаг привода замка заслонки топливного бака 2 Держатель медицинской
аптечки (автомобили с рулевым приводом на передние колеса) 3 - Держатели знака ав ...
