Iran Khodro Samand: КОНТРОЛЬНЫЙ КЛАПАН (ЗОЛОТНИК) - СНЯТИЕ
1. Поднять автомобиль и установить предохранительные подпоры.
2. Снять рулевой механизм.
З. Извлечь прижимной плунжер.

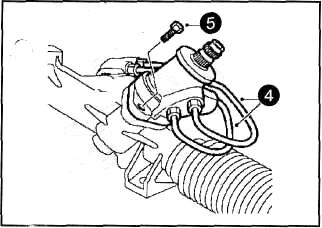

4. Отсоединить и снять патрубки и подводы, указанные на рисунке.
5. Отвернуть два болта крепления и извлечь контрольный клапан.
РУЛЕВОЙ МЕХАНИЗМ - УСТАНОВКА
1. Установка производится в последовательности обратной снятию, с учетом нижеприведенных
условий.
• Заполнить и гидравлическую систему и удалить из нее воздух (см: выше).
• Затянуть гайки креплени ...
КОНТРОЛЬНЫЙ КЛАПАН (ЗОЛОТНИК) - УСТАНОВКА
1. Нанести на шестерню смазочный материал.
2. Установить шестерню в рейку и за тянуть болты крепления моментом за тяжки
15 Н-м.

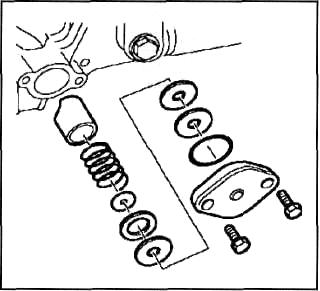

З. Установить и отрегулировать при жимной плунжер.
4. Подсоедин ...
