1. Отсоединить отрицательную клемму от аккумуляторной батареи.

вала, затем установить нижнюю крышку приводного ремня.

8. Подсоединить приспособление для вывешивания и приподнять двигатель.

ДВИГАТЕЛЬ 2 • З1 2. Снять крышку головки блока цилин дров.

З. Снять шестерню привода распре делительного вала.

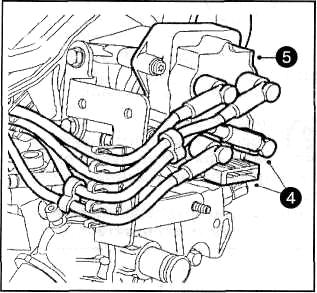

4. Отсоединить от катушки зажигания разъем и провода высокого напряже ния.

5. Отвернуть четыре винта крепления и снять катушку зажигания с головки блока цилиндров.

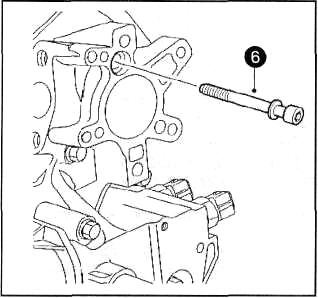

6. Отвернуть болт и извлечь уплотнительную манжету из корпуса термостата.

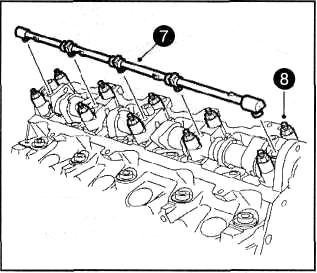

7. Снять рампу системы смазки с кры шек подшипников распределительного вала.

8. Отпустить, в несколько заходов, болты крепления крышек подшипников распредвала, затем отвернуть их вруч ную.

9. Снять распределительный вал и уплотнительную манжету в сборе.

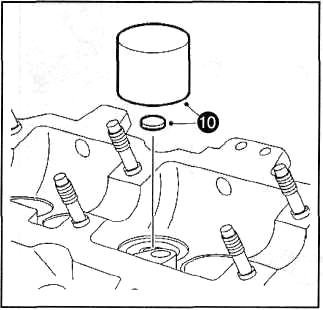

10. Извлечь из головки блока цилиндров толкатели и регулировочные шайбы.

11. Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий.

• Проверить техническое состо яние распределительного вала, при обнаружении дефектов - заменить но вым.

• Перед установкой распредели тельного вала нанести на подшипники тонкий слой моторного масла.

• Установить толкатели и регули ровочные шайбы в отверстия, в которых они были до разборки.

• Установить крышки подшипни ков.

• Заменить шайбы и гайки креп ления крышек подшипников новыми.

Затем затягивать гайки, пока крышки подшипников не дотронуться до по верхности головки блока, после чего довернуть гайки с моментом затяжки 15Н-М.

• Заменить рампу системы смаз ки, проверить уплотнительное кольцо и заменить при необходимости.

• Проверить и при необходимости отрегулировать зазор в клапанах.

• Завернуть верхний болт термо стата с моментом затяжки 15 Нм.

• Установить новую уплотнительную манжету распредвала.
