Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Электропитание к вентилятору(ам) охлаждения подается через замок зажигания и плавкий предохранитель. На бензиновых двигателях без кондиционера управление вентилятором производится термодатчиком, установленным с левой стороны в радиаторе. На бензиновых двигателях с кондиционером и всех дизельных двигателях вентиляторы управляются датчиком "Bitron". https://www.tpkmeridian.ru/buklety-katalogi-knigi/ заказать печать каталогов.

2. Вентилятор должен включаться при превышении рабочей температуры двигателя, т.е. за несколько минут до входа стрелки указателя температуры двигателя в красный сектор или перед загоранием лампы аварийной сигнализации превышения температуры охлаждающей жидкости. Если вентилятор не включается, снимите провода с термодатчика, соедините их между собой и включите зажигание. Если вентилятор после этого заработает, вероятно, вышел из строя термодатчик, который подлежит замене.

3. В случае если вентилятор все еще не работает, проверьте, подается ли напряжение к термодатчику. Если напряжение на термодатчике отсутствует, возможно повреждение проводов или перегорел плавкий предохранитель. Если напряжение подается, проверьте надежность соединения с массой второго провода датчика. Если термодачтик и электропроводка в хорошем состоянии, значит, возможно, поврежден электродвигатель вентилятора. Электродвигатель может быть проверен подачей напряжения на него дополнительными проводами от аккумулятора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите радиатор.

2. На моделях с кондиционером отвинтите винты крепления, затем удалите скобу крепления, крепящую конденсаторную сборку к кожуху вентилятора. Переместите конденсаторную сборку в сторону так, чтобы открылся доступ к гайкам крепления двигателя вентилятора.

3. Снимите решетку радиатора.

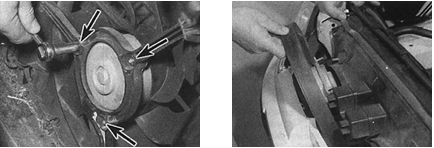

4. Отвинтите болты крепления кожуха вентилятора к замку капота. Отсоедините трос замка капота от замка и снимите его. Отвинтите гайки крепления (указаны стрелками) и извлеките двигатель с вентилятором из кожуха.

5. Если необходимо, отвинтите винт крепления и снимите вентилятор с вала двигателя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию, учитывая следующие моменты: – перед установкой проверьте состояние кожуха вентилятора; – проверьте состояние электропроводки и укладку ее в скобах крепления; – установите радиатор.
