Стеклоочиститель ветрового стекла

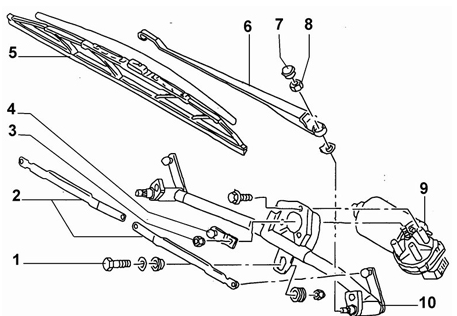

Стеклоочиститель ветрового стекла

1 – болт, 2 – тяги, 3 – гайка, 4 – кривошип, 5 – щетка стеклоочистителя, 6 – рычаг стеклоочистителя, 7 – колпачок, 8 – гайка, 9 – двигатель, 10 – кронштейн

Элементы привода механизма стеклоочистителя
Элементы привода механизма стеклоочистителя

1 – тяги стеклоочистителя, 2 – кривошип двигателя, 3 – болты крепления двигателя стеклоочистителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание и снимите провод массы с аккумулятора. 2. Снимите рычаги стеклоочистителей. 3. Снимите решетку воздухозаборника. 4. Отвинтите винты и снимите крышку электронного блока под ветровым стеклом.

5. Отвинтите гайку, расположенную внутри электронного блока.

6. Отвинтите гайку, расположенную сбоку электронного блока, приподнимите блок с резиновой прокладки и переместите его вперед.

7. Отсоедините многоконтактный электрический разъем от двигателя стеклоочистителей. 8. Отвинтите три болта, крепящие механизм стеклоочистителей к кузову автомобиля и снимите механизм стеклоочистителей с автомобиля.

9. Снимите тяги стеклоочистителей с кривошипа двигателя, см. рис. Элементы привода механизма стеклоочистителя. 10. Отвинтите гайку крепления кривошипа к валу электродвигателя, при этом удерживайте кривошип от проворачивания. Перемещая кривошип в стороны, снимите его с посадочного конуса вала электродвигателя. 11. Отвинтите три болта и снимите двигатель с кронштейна стеклоочистителей. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При установке нового двигателя стеклоочистителя установите его в исходное положение. Для этого подсоедините к двигателю стеклоочистителя многоконтактный электрический разъем и подсоедините провод массы к аккумулятору. Включите и выключите режим работы стеклоочистителей, при этом двигатель стеклоочистителя установится в исходное положение. Снимите провод массы с аккумулятора и отсоедините от электродвигателя стеклоочистителя электрический разъем. 2. Установите электродвигатель на механизм стеклоочистителей и закрепите болтами, затянув их моментом 10 Нм. 3. Установите на вал электродвигателя кривошип в такое положение, чтобы он находился на одной линии с тягами стеклоочи стителей. Затяните гайку крепления кривошипа моментом 20 Нм. 4. Закрепите на кривошипе тяги стеклоочистителей. 5. Вставьте механизм стеклоочистителей в автомобиль и закрепите болтами. 6. Установите электронный блок на место и закрепите его гайкой и болтом. 7. Установите крышку на электронный блок и закрепите ее винтами. 8. Установите решетку воздухозаборника. 9. Установите рычаги стеклоочистителей и закрепите их гайками, затянув их моментом 15 Нм. 10. Подсоедините провод массы к аккумулятору. 11. Проверьте работу стеклоочистителей.
