Mazda 626: Дисковый тормоз передней оси - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Дисковый тормоз передней оси

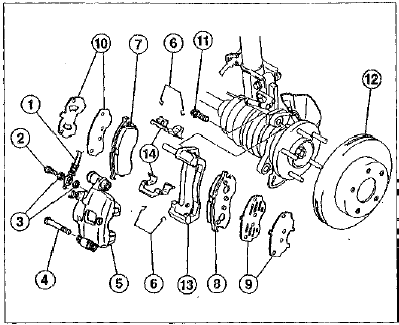

Дисковый тормоз передней оси 1 - шланг тормозной, 2 - винт специальный,

Дисковый тормоз передней оси 1 - шланг тормозной, 2 - винт специальный, 25 Нм, 3 - уплотнения (после ка- ждой разборки заменяются новыми), 4 - винт специальный, 47 Нм, с 08/97 - с защитным колпачком, 5 - тормозной суппорт, 6 - U-образная пружина, 7 - колодка тормозная внутренняя, 8 - колодка тормозная внешняя, 9 - пластины промежуточные внешние, 10 - пластины промежуточные внутренние, 11 - винт, 90 Нм, 12 - диск тормозной, 13 - корпус тормоза, 14 - направляющая тормозных колодок

Внимание. Представлен тормоз дисковый 01/92-07/97 годов выпуска. На автомобилях с 08/97 г. отсутствуют промежуточные пластины 8 и 9. При замене тормозных колодок это необходимо предусматривать.

    Технические данные тормозной системы
    Технические данные тормозной системы 1) Передний привод 2) Полный привод 3) Только в бензиновом двигателе 1,9 л 74kW/100PS 4) Универсал с турбодизельным двигателем 2,0 л. 74kW/100 PS 5) Радиус ...

    Снятие и установка тормозных колодок передних колес
    Снятие Предупреждение. Использование домкрата или специальных подъемников при поднятии автомобиля сопряжено с возможностью получения травмы. Поэтому заранее следует прочесть главу "Применение ...
