Iran Khodro Samand: ЗАМЕНА ПЫЛЬНИКОВ ШРУСОВ - ВНУТРЕННИЙ ШРУС - ПРИВОДНЫЕ ВАЛЫ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ЗАМЕНА ПЫЛЬНИКОВ ШРУСОВ - ВНУТРЕННИЙ ШРУС

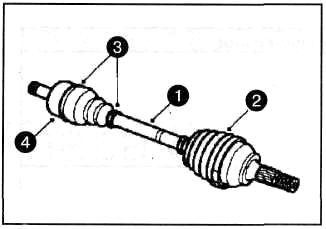

1. Снять приводной вал с требуемой стороны.

1. Снять приводной вал с требуемой стороны.

2. Снять наружный ШРУС и пыльник.

З. Отпустить два хомута пыльника.

Снять пыльник с приводного вала и пластиковую втулку.

4. Снять с приводного вала внутрен ний шарнир равных угловых скоростей.

5. Перед установкой необходимо очистить все детали и проверить тех ническое состояние

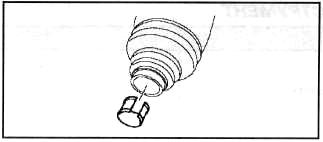

5. Перед установкой необходимо очистить все детали и проверить тех ническое состояние шарнира равных угловых скоростей типа «Трипод». При обнаружении дефектов, необходимо заменить приводной вал в сборе.^^ 6. Установить новую пластиковую втулку на приводной вал, затем устано вить новый пыльник на втулку.

7. Заложить в наружную часть шарни ра смазочный материал, затем устано вить ее навал.

8. Установить пыльник на наружный корпус ШРУСа, затем надеть корпус на трипод и надавить на него, для того, чтобы сжать подпружиненный плунжер.

9. Установить два и зажать два хомута пыльника.

10. Установить на место шарнир равных угловых скоростей.

    ЗАМЕНА ПЫЛЬНИКОВ ШРУСОВ - НАРУЖНЫЙ ШРУС
    1. Снять приводной вал на ШРУСе ко торого необходимо заменить пыльник. 2. Зафиксировать приводной вал в тисках с мягкими губками, затем снять два хомута пыльника. З. Сместить пыльник вдоль вала. ...

    ЗАМЕНА ПРОМЕЖУТОЧНОГО ПОДШИПНИКА
    СНЯТИЕ 1. Снять правый приводной вал (см. выше). 2. Используя специальный съемник, спрессовать втулку и промежуточный под шипник с внутреннего приводного вала. УСТАНОВКА 1. Нанести смазочный ма ...
