Ford Mondeo: ЗАМЕНА ЛАМП - Осветительное оборудование, окна и зеркала - Руководство по эксплуатации автомобиля Ford MondeoFord Mondeo: ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЯ

Выключите приборы освещения и зажигание.

Перед снятием лампы подождите некоторое время, чтобы она остыла.

Замену ксеноновых ламп должен производить персонал, имеющий необходимые навыки. Есть опасность поражения электрическим током.

ПРЕДОСТЕРЕЖЕНИЯ

Не прикасайтесь к стеклянной колбе лампы.

Устанавливайте только подходящие по техническим требованиям лампы. См. Таблица технических характеристик ламп.

Примечание: Далее приведены инструкции, описывающие правильное снятие ламп. Установка производится в последовательности, обратной снятию, если нет дополнительных указаний.

Фара головного света Примечание: Снимите крышки для обеспечения доступа к лампам.

Индикатор указателей поворота 1. Снимите модуль фары. См. Снятие фары.

2. Поверните против часовой стрелки и снимите патрон лампы.
2. Поверните против часовой стрелки и снимите патрон лампы.

3. Осторожно вдавите лампу в патрон, поверните против часовой стрелки и извлеките лампу наружу.

Дальний свет фар 1. Снимите модуль фары. См. Снятие фары.

2. Отсоедините штекерный разъем.
2. Отсоедините штекерный разъем.

3. Освободите зажим и снимите лампу.

Лампа ближнего света фары 1. Снимите модуль фары. См. Снятие фары.

2. Поверните против часовой стрелки и снимите патрон лампы.
2. Поверните против часовой стрелки и снимите патрон лампы.

3. Извлеките лампу.

Фара освещения поворота 1. Снимите модуль фары. См. Снятие фары.

2. Отсоедините штекерный разъем.
2. Отсоедините штекерный разъем.

3. Освободите зажим и снимите лампу.

Боковые повторители указателей поворота

1. Аккуратно снимите боковой повторитель указателя поворота.
1. Аккуратно снимите боковой повторитель указателя поворота.

2. Удерживая патрон лампы, поверните против часовой стрелки и снимите корпус.

3. Извлеките лампу.

Лампа подсветки входа
Лампа подсветки входа

Примечание: Поверните стекло зеркала до конца внутрь.

1. Установите отвертку в зазор между краем корпуса зеркала и его стеклом и отсоедините металлический фиксатор.

2. Снимите модуль лампы.
2. Снимите модуль лампы.

3. Извлеките лампу.

Передние противотуманные фары

1. Ослабьте винты.
1. Ослабьте винты.

2. Снимите модуль лампы.

3. Отсоедините штекерный разъем.

4. Поверните против часовой стрелки и снимите патрон лампы.

Примечание: Узел лампы и патрона противотуманной фары является неразборным.

Примечание: Не выкручивайте полностью винты.

Задние фонари Указатель поворота, стоп-сигнал и фонарь габаритного света

1. Снимите панель отделки.
1. Снимите панель отделки.

2. Разожмите патрон лампы.
2. Разожмите патрон лампы.

Индикатор указателей поворота A Задний фонарь и стоп-сигнал B
Индикатор указателей поворота A Задний фонарь и стоп-сигнал B

3. Осторожно вдавите лампу в патрон, поверните против часовой стрелки и извлеките лампу наружу.

Фонарь заднего хода, задний противотуманный фонарь и задний фонарь габаритного света

1. Снимите панель отделки.
1. Снимите панель отделки.

2. Разожмите патрон лампы.
2. Разожмите патрон лампы.

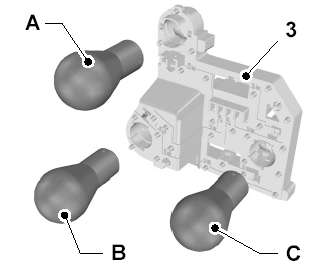

Фонарь заднего хода A Задний фонарь B Противотуманный фонарь C 3. Осторожно вдавите
Фонарь заднего хода A Задний фонарь B Противотуманный фонарь C 3. Осторожно вдавите лампу в патрон, поверните против часовой стрелки и извлеките лампу наружу.

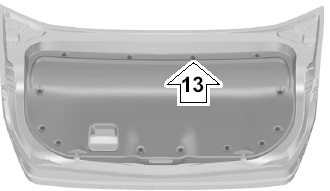

Центральный стоп-сигнал Снимите панель отделки

4-дверный кузов
4-дверный кузов

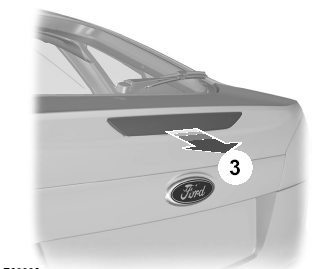

1. Отсоедините клипсы.

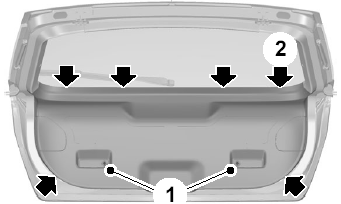

5-дверный кузов

1. Выверните винты.
1. Выверните винты.

2. Отсоедините клипсы.

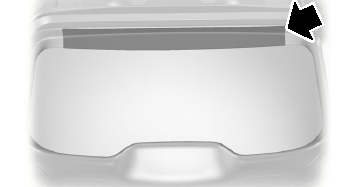

Универсал

1. Отсоедините клипсы.
1. Отсоедините клипсы.

Снятие модуля лампы

1. Вставьте в отверстия подходящий инструмент.
1. Вставьте в отверстия подходящий инструмент.

2. Осторожно потяните модуль лампы в направлении передней части автомобиля для освобождения пружинных держателей.

3. Снимите модуль лампы.
3. Снимите модуль лампы.

4. Разожмите патрон лампы.
4. Разожмите патрон лампы.

5. Извлеките лампу.

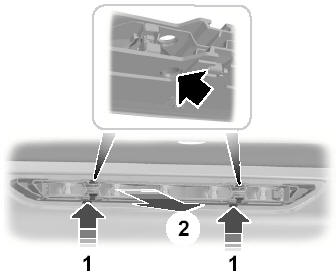

Фонарь подсветки регистрационного знака

1. Осторожно освободите пружинный держатель.
1. Осторожно освободите пружинный держатель.

2. Снимите модуль лампы.

3. Извлеките лампу.

Плафон освещения салона Автомобили, не оборудованные датчиками проникновения в салон

1. Осторожно подденьте рассеиватель подходящим инструментом.
1. Осторожно подденьте рассеиватель подходящим инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

Автомобили, оборудованные датчиками проникновения в салон

1. Осторожно подденьте рассеиватель подходящим инструментом.
1. Осторожно подденьте рассеиватель подходящим инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

Плафоны местного освещения (для чтения) Автомобили, не оборудованные датчиками проникновения в салон

1. Осторожно подденьте рассеиватель подходящим инструментом.
1. Осторожно подденьте рассеиватель подходящим инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

Автомобили, оборудованные датчиками проникновения в салон

1. Осторожно открепите модуль лампы.
1. Осторожно открепите модуль лампы.

2. Поверните против часовой стрелки и снимите патрон лампы.

3. Извлеките лампу.
3. Извлеките лампу.

Лампа подсветки зеркальца

1. Осторожно открепите модуль лампы.
1. Осторожно открепите модуль лампы.

2. Извлеките лампу.

Плафон освещения багажного отделения

1. Осторожно открепите модуль лампы.
1. Осторожно открепите модуль лампы.

2. Извлеките лампу.

    СНЯТИЕ ФАРЫ
    ПРЕДУПРЕЖДЕНИЕ Замену ксеноновых ламп должен производить персонал, имеющий необходимые навыки. Есть опасность поражения электрическим током. 1. Откройте капот. См. Открывание и закрывание капота. ...

    ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП
    Фонарь Тип Мощность (Ватт) Передний фонарь указателя поворота PY21W 21 Дальний свет фар H1 55 Лампа ближнего света фары H7 55 Фара ос ...
