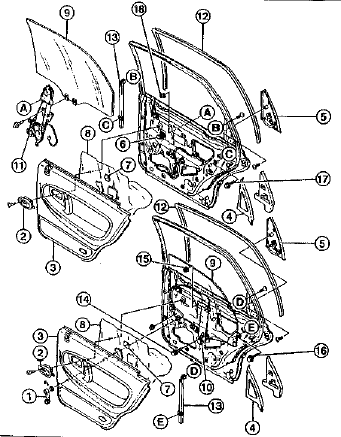

Автомобили, выпуска с 01/92 по 07/97 с кузовом седан/хэтчбек 1 - ручка стеклоподъемника; 2 - внутренняя ручка двери; 3 - обивка двери; 4 - декоративная внутренняя крышка; 5 - декоративная наружная крышка; 6 - держатель; 7 - уплотнитель; 8 - пленочный уплотнитель двери; 9 - стекло; 10 - ручной стеклоподъемник; 11 - электростеклоподьемник; 12 - уплотнитель стекла; 13 - направляющие стекла; 14-винт (12 Нм); 15 - гайка (12 Нм); 16 - винт (9 Нм); 17 - винт (9 Нм); 18 - гайка (12 Нм)

А-А и Е-Е - с помощью данных букв обозначены детали, соединяемые друг с другом.

Снятие и установка, регулирование положения задней двери не имеет принципиального отличия от данных операций с передней дверцей.

При установке двери обратите внимание на то, чтобы воздушный зазор шел параллельно двери и прилегающим деталям кузова. Ширина воздушного зазора: 4 мм ± 1 мм.

Для снятия и установки обивки двери, стекла и стеклоподъемников необходимо последовательно демонтировать все элементы от - 1 до -13- (в том порядке, как они перечислены в подписях к рисунку). Это требование распространяется на винты и гайки от -14- до -18-.

Сборку осуществлять в обратном порядке.

Размеры воздушного зазора для автомобилей, выпускаемых с 08/97 а = 4,4 + 1 мм b = 1,3 + 1 мм с = 4,0 + 1 мм d = 1,7 + 1 мм.
