Iran Khodro Samand: УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ И КОРОМЫСЕЛ (1.6 Л) - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ И КОРОМЫСЕЛ (1.6 Л)

1. Перед установкой необходимо, используя чистую ветошь, очистить поверхности контакта крышки под шипников распределительного вала от моторного масла. Убедиться в том, что поверхности контакта головки блока цилиндров и крышки подшипников очи щены от моторного масла.

2. Нанести тонкий слой моторного масла на поверхности гидравличес ких толкателей и в отверстия в головке блока под гидротолкатели. Установить каждый гидротолкатель в отверстие, в котором он находился до разборки.

Проверить, чтобы гидротолкатели вра щались без заеданий.

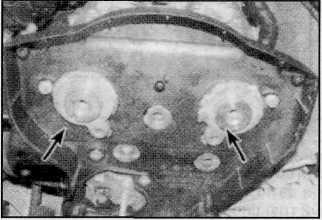

З. Нанести тонкий слой моторного мас ла на поверхности подшипников рас пределительных валов и на их опорные шейки. Установить распределительные валы в соответствии их первоначально му расположению. Установочная метка на правом конце распределительного вала должна находиться в положении 7 часов на впускном распределительном валу и на 8 часов - на выпускном, как показано на рисунке.

4. Нанести специальное силиконовое соединение по периметру поверхности контакта,

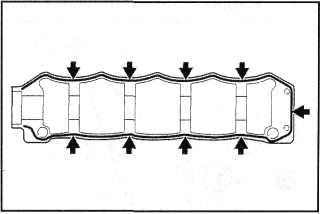

4. Нанести специальное силиконовое соединение по периметру поверхности контакта, вокруг отверстий под болты крепления, как показано на рисунке.

5. Установить крышку подшипников и затянуть болты крепления, в несколько подходов

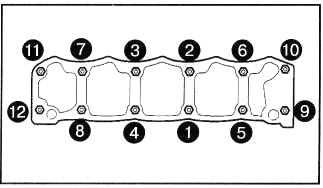

5. Установить крышку подшипников и затянуть болты крепления, в несколько подходов и в последовательности указанной на рисунке, требуемым моментом затяжки.

6. Установить шестерни привода распределительных валов. Далее установка производится

6. Установить шестерни привода распределительных валов. Далее установка производится в последовательности обратной снятию.

    ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ И КОРОМЫСЕЛ (1.6 Л)
    1. Проверить техническое состояние поверхностей контакта коромысле на наличие повышенного износа и задиров. Заменить какое-либо из коромысел, при обнаружение дефекта. Также проверить техническое с ...

    ГОЛОВКА БЛОКА ЦИЛИНДРОВ (1.6 Л) - СНЯТИЕ
    1. Отсоединить отрицательную клем му от аккумуляторной батареи. 2. Слить охлаждающую жидкость. З. Снять катушку зажигания в сборе, затем вывернуть свечи зажигания. 4. Снять крышки головки блока ц ...
