Iran Khodro Samand: УСТАНОВКА ПОРШНЕВЫХ КОЛЕЦ - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: УСТАНОВКА ПОРШНЕВЫХ КОЛЕЦ

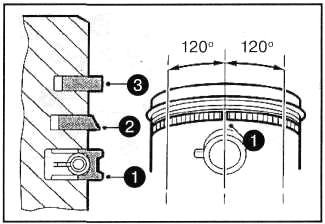

1. Установить маслосъемное кольцо в выборку в поршне, расположить замок так, как показано на рисунке.

2. Установить второе компрессионное кольцо в выборку на поршне и располо жить его замок в 120 градусах от замка маслосъемного кольца.

З. Установить первое компрессионное кольцо, как показано на рисунке. Смес тить замок на 120 градусов от замка второго компрессионного кольца.

Хозяйственные сумки баулы из полипропилена клетчатые в домодедово bauly.online. . http://sng-trans.ru/ попутные грузоперевозки по северобайкальску.

4. Нанести тонкий слой моторного масла на поверхность поршня и уста новить специальный зажим поршневых колец.

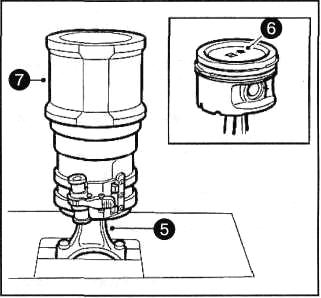

5. Зафиксировать поршень в сборе в специальном стенде.

5. Зафиксировать поршень в сборе в специальном стенде.

6. Выставить положение поршня сле дующим образом: • Установочные метки поршня и блока цилиндров совпадают.

• Стрелка на днище поршня на правлена в сторону приводного шкива ГРМ (газораспределительного меха низма).  7. Нажать на поршень, перемещая его в блок цилиндров, так, чтобы кольца вы свободились из специального зажима.

8. Повторить вышеописанную опера

УСТАНОВКА КРЫШКИ ШАТУНА И ПРОВЕРКА ЗАЗОРА МЕЖДУ ВКЛАДЫШАМИ ПОДШИПНИКА И ШАТУННОЙ

    СБОРКА ПОРШНЯ С ШАТУНОМ
    1. Установить поршневой палец в спе циальную направляющую (24412010). 2. От руки, затянуть рукоятку (24412008) направляющей. З. Установить на специально подго товленную поверхность (24412011) при сп ...

    УСТАНОВКА КРЫШКИ ШАТУНА И ПРОВЕРКА ЗАЗОРА МЕЖДУ ВКЛАДЫШАМИ ПОДШИПНИКА И ШАТУННОЙ ШЕЙКОЙ КОЛЕНЧАТОГО ВАЛА
    Перед установкой: • Установить новые шатунные вкладыши. • Убедиться в том, что поверхнос ти контакта шатуна и шатунной крышки чистые. • Приведенные ниже операции описываются на примере одного шату н ...
