Iran Khodro Samand: УСТАНОВКА КРЫШКИ ШАТУНА И ПРОВЕРКА ЗАЗОРА МЕЖДУ ВКЛАДЫШАМИ ПОДШИПНИКА И ШАТУННОЙ ШЕЙКОЙ КОЛЕНЧАТОГО ВАЛА
Перед установкой: • Установить новые шатунные вкладыши.
• Убедиться в том, что поверхнос ти контакта шатуна и шатунной крышки чистые.
• Приведенные ниже операции описываются на примере одного шату на. Для остальных трех - операции ана логичны.
1. Установить вкладыши подшипника в крышку шатуна и шатун так, чтобы вы ступы на вкладышах вошли в специаль ные выборки.
Группа эротический массаж краснодар.2. Очистить поверхности контакта вкладышей и шатунной шейки коленча того вала от моторного масла и посто ронних частиц.

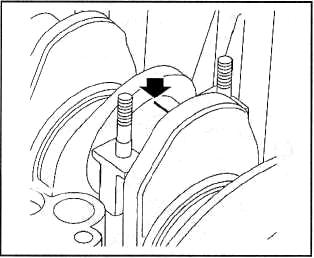

З. Уложить полоску специального пластикового калибра (зеленый) в про дольном направлении, относительно оси коленвала на шатунную шейку, как показано на рисунке.

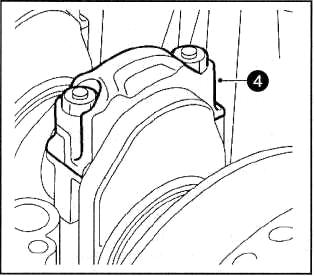

4. Установить шатунную крышку и затянуть гайки крепления моментом затяжки 40 Н-м.
5. Снять шатунную крышку, пластиковый калибр должен быть или на вкладыше шатунной крышки или на шатунной шейке коленчатого вала.

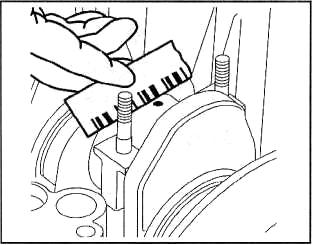

6. Используя специальную линейку (прилагается в комплекте к пластико вому калибру), измерить ширину плас тикового калибра. Быть осторожным, чтобы не дотронуться пальцами до ка либра.
7. Удалить остатки пластикового ка либра с поверхностей вкладыша и ша тунной шейки коленчатого вала.
8. Нанести тонкий слой моторного масла на поверхности контакта вкла дышей с шатунной шейкой.
9. Установить крышку шатуна и затя нуть гайки крепления моментом затяж ки 40 Нм.
10.Отпустить гайки и затянуть снова моментом затяжки 20 Н-м и довернуть еще на 70°.
11. Повторить выше описанные операции для оставшихся трех шатунно-поршневых групп.
УСТАНОВКА ПОРШНЕВЫХ КОЛЕЦ
1. Установить маслосъемное кольцо в выборку в поршне, расположить замок так, как показано на рисунке. 2. Установить второе компрессионное кольцо в выборку на поршне и располо жить его замок в 120 ...КОЛЕНЧАТЫЙ ВАЛ - СНЯТИЕ КОРЕННЫХ ОПОР
