Шаровой наконечник тягово сцепного ус тройства находится у нижнего края кузова.

Его можно выдвинуть и задвинуть при выключенном зажигании. Соблюдайте также прилагаемое к устройству руководство по эксплуатации.

тем как отправиться в путь с при цепом, убедитесь в том, что шаровой наконечникПеред тем как отправиться в путь с при цепом, убедитесь в том, что шаровой наконечник правильно застопорился. Шаро вой наконечник застопорился правильно, если светодиод на боковой стенке багажника горит зеленым светом.◄

Выдвигание шарового наконечника

1. Выключите зажигание и откройте багажник.

2. Отойдите за пределы радиуса поворота шарового наконечника позади автомо биля.

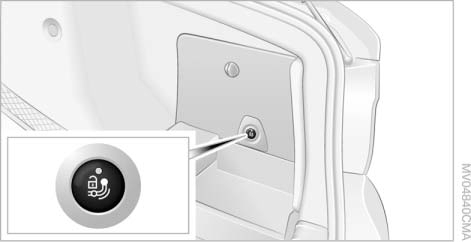

3. Нажмите клавишу на боковой стенке багажника. Шаровой наконечник по ворачивается в промежуточное положе ние. Светодиод в клавише мигает крас ным светом.

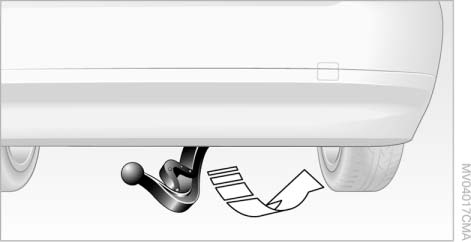

4. Поверните шаровой наконечник дальше рукой, чтобы он застопорился со слыши

4. Поверните шаровой наконечник дальше рукой, чтобы он застопорился со слыши мым щелчком. Хлопчатобумажные перчатки для защиты рук от грязи прила гаются. Шаровой наконечник засто порился правильно, если светодиод в клавише горит зеленым светом.

шаровой наконечник застопорил ся неправильно, светодиод в клавише мигает краснымЕсли шаровой наконечник застопорил ся неправильно, светодиод в клавише мигает красным светом. Подержите клавишу нажатой около 5 секунд, после чего снова выдвиньте наконечник. Если светодиод в клавише опять горит красным светом, то тягово сцепным устройством пользовать ся нельзя, иначе ненадежная сцепка может привести к аварии.◄

Усиление кузова автомобиля при тягово сцепном устройстве снижает эффективность системы задних бамперов, поглощающих энергию удара за счет упругих деформаций.

Задвигание шарового наконечника

1. Отцепите прицеп, удалите стабилиза ционные приспособления и выньте из розетки подключения электрообору дования прицепа вилку и, если имеется, адаптер.

2. Снимите крышку в боковой стенке багажника, см. „Выдвигание шарового наконечника“.

3. Нажмите на клавишу, см. „Выдвигание шарового наконечника“.

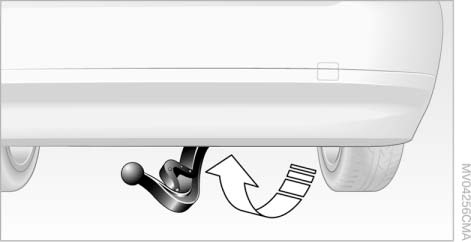

4. Возьмитесь за самый конец шарового на конечника и поверните его внутрь, чтобы он застопорился со слышимым щелчком.

Шаровой наконечник застопорился пра вильно, если светодиод в клавише горит зеленым светом.

не пораниться, беритесь за самый конец шарового нако нечника.◄Чтобы не пораниться, беритесь за самый конец шарового нако нечника.◄

Розетка подключения электрооборудования прицепа

Розетка подключения электрооборудования прицепа

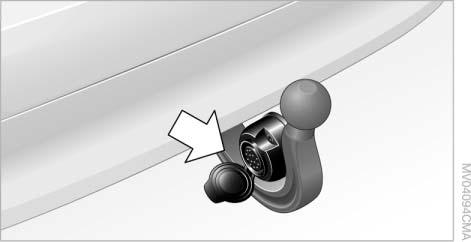

Розетка подключения электрооборудования прицепа находится на тягово сцепном устройстве.

Розетка подключения электрооборудования прицепа находится на тягово сцепном устройстве. Откиньте вниз крышку.

    Движение с прицепом
    Значения допустимой массы буксируемого груза приведены на странице 131. ...

    Перед поездкой
    Допустимая нагрузка на тяговоB сцепное устройство Нагрузка не должна быть меньше 25 кг. Значения допустимой нагрузки на тягово сцепное устройство приведены на странице 131. Старайтесь придержи ват ...
