Volkswagen Passat: Трос открытия замка капота - Кузов - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Трос открытия замка капота

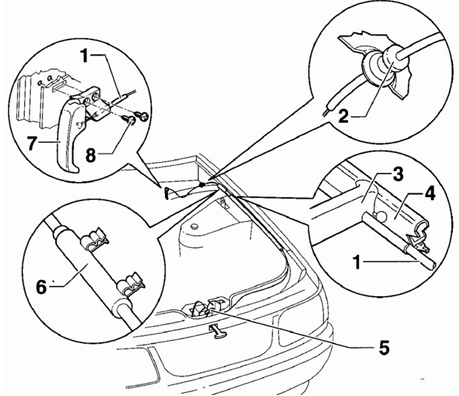

Расположение троса открытия замка капота
Расположение троса открытия замка капота

1 – трос открытия замка капота, 2 – уплотнение оболочки троса, 3 – уплотнение, 4 – уплотнение крыла, 5 – замок капота, 6 – муфта троса замка капота, 7 – ручка открытия капота, 8 – самонарезающий винт

Предупреждение Торец уплотнения 3 должен плотно прилегать к уплотнению крыла. К ручке 7 крепится трос открытия замка капота. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В салоне автомобиля отвинтите два самонарезающих винта и снимите ручку открытия капота. Отсоедините трос от ручки открытия капота. 2. Отвинтите болты и снимите замок открытия капота. Отсоедините трос от замка открытия капота. 3. Трос открытия замка капота состоит из двух частей и соединяется муфтой. При снятии кронштейна замка капота разъедините соединительную муфту троса открытия капота.

Рассоединение троса открытия замка капота

Крепление переднего троса (1) открытия замка капота в соединительной муфте (2)
Крепление переднего троса (1) открытия замка капота в соединительной муфте (2)

Стрелкой показана канавка для установки буртика оболочки троса.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отделите соединительную муфту троса открытия капота от крыла. 2. Используя лезвие тонкой отвертки, освободите фиксаторы и раскройте соединительную муфту.

3. Извлеките переднюю часть троса открытия замка капота из соединительной муфты,

3. Извлеките переднюю часть троса открытия замка капота из соединительной муфты, см. рис. Крепление переднего троса (1) открытия замка капота в соединительной муфте (2). При установке передней части троса в соединительную муфту установку произведите таким образом, чтобы буртик на оболочке троса четко зафиксировался в канавке соединительной муфты. Закройте крышку соединительной муфты до ее четкой фиксации.
