МОДЕЛИ УНИВЕРСАЛ

Ограждение/бордюрная планка крыши на модели Универсал
Ограждение/бордюрная планка крыши на модели Универсал

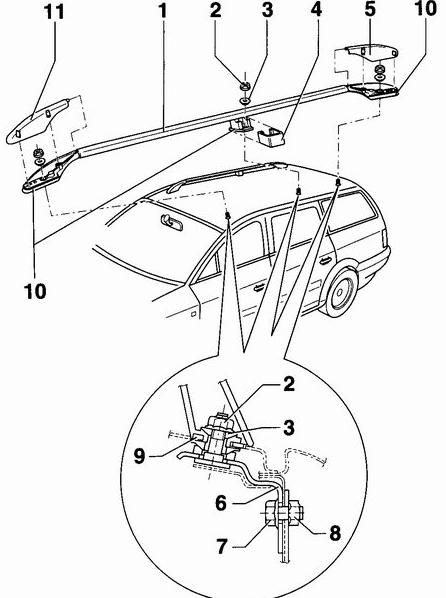

1 – ограждение крыши, 2 – гайка, 20 Нм, 3 – коническая шайба, 4 – центральный колпачок, 5 – задний колпачок, 6 – крепежный уголок, 7 – болт, 20 Нм, 8 – гайка, 9 – уплотнительное кольцо, 10 – прокладки, 11 – передний колпачок

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний, центральный и задний колпачки. 2. Вывинтите гайки крепления ограждения (2).

3. Извлеките конические шайбы (3).

4. Снимите ограждение крыши с крепежных уголков. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Совместите выступающие фиксаторы колпачка с отверстиями в ограждении крыши и вдавите их до четкой фиксации. 2. Установите крепежный уголок на крышку и отцентрируйте отверстие в крыше. 3. Привинтите крепежный уголок к крыше, при этом в первую очередь затягивайте нижний болт крепления. 4. Установите и привинтите ограждение крыши. 5. Установите передний, центральный и задние колпачки. МОДЕЛИ СЕДАН

Ограждение/бордюрная планка крыши на модели Седан
Ограждение/бордюрная планка крыши на модели Седан

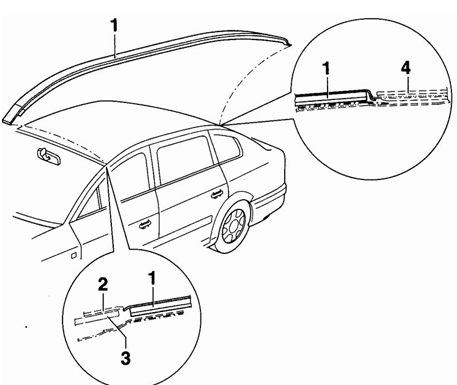

1 – бордюрная полоса, 2 – водосточный желоб, 3 – ветровое стекло, 4 – заднее стекло

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Используя плоский пластиковый клин, начиная со стоны ветрового стекла, извлеките бордюрную полосу из желоба крыши. Установка ПОРЯДОК ВЫПОЛНЕНИЯ Начиная с задней части автомобиля, уложите бордюрную полосу в желоб крыши и, нажимая на бордюрную полосу, четко зафиксируйте ее в желобе крыши.
