Iran Khodro Samand: ТОРМОЗНЫЕ КОЛОДКИ - УСТАНОВКА - ТОРМОЗНАЯ СИСТЕМА - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ТОРМОЗНЫЕ КОЛОДКИ - УСТАНОВКА

1. Установить тормозную колодку, затем зафиксировать его положение пальцем пружины

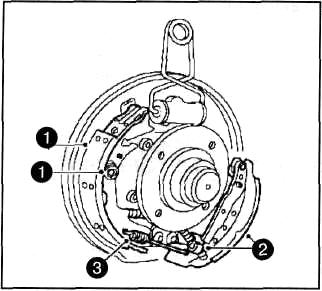

1. Установить тормозную колодку, затем зафиксировать его положение пальцем пружины и фиксатором.

2. Установить тормозную колодку и подсоединить трос стояночного тор моза.

З. Подсоединить пружину.

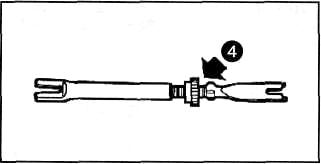

4. Установить регулировочный шток в положении, указанном на рисунке.

4. Установить регулировочный шток в положении, указанном на рисунке.

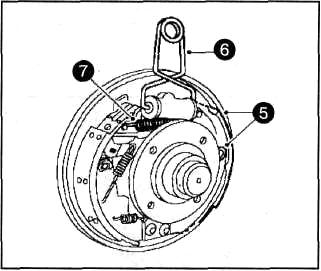

5. Установить тормозную колодку, па лец пружины и фиксатор.

5. Установить тормозную колодку, па лец пружины и фиксатор.

6. Снять зажим рабочего тормозного цилиндра.

7. Установить пружину, как показано на рисунке.

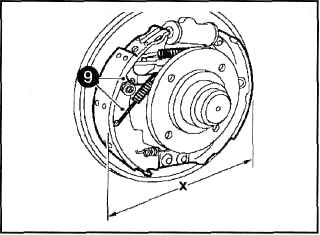

8. Поворачивая регулировочное ко лесо на штоке, установить расстояние «х» = 227мм, как показано на рисунке.

9. Установить механизм автоматичес кого поднятия рычага и его пружину.

9. Установить механизм автоматичес кого поднятия рычага и его пружину.

10. Установить тормозной барабан.

11. Установить задние колеса.

12. Нажать несколько раз на педаль тормоза, затем отрегулировать стоя ночный тормоз.

    ТОРМОЗНЫЕ КОЛОДКИ - СНЯТИЕ
    1. Поднять автомобиль и снять задние колеса. 2. Ослабить натяжение троса стояноч ного тормоза. З. Отвернуть два винта, указанных на рисунке и снять тормозной барабан. 4. Снять верхнюю пру ...

    РАБОЧИЙ ТОРМОЗНОЙ ЦИЛИНДР - СНЯТИЕ
    1. Поднять автомобиль и снять задние колеса.  2. Снять тормозной барабан. З. Снять верхнюю пружину с обеих тормозных колодок, затем отодвинуть тормозные колодки от рабочего цилин дра. 4. Св ...
