Iran Khodro Samand: ТОРМОЗНЫЕ КОЛОДКИ - СНЯТИЕ - ТОРМОЗНАЯ СИСТЕМА - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ТОРМОЗНЫЕ КОЛОДКИ - СНЯТИЕ

1. Поднять автомобиль и снять задние колеса.

1. Поднять автомобиль и снять задние колеса.

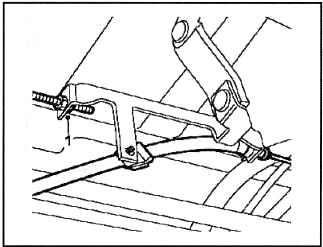

2. Ослабить натяжение троса стояноч ного тормоза.

2. Ослабить натяжение троса стояноч ного тормоза.

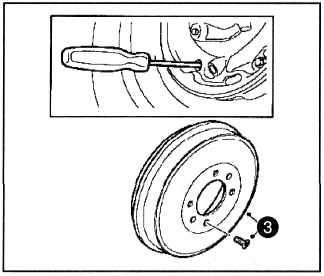

З. Отвернуть два винта, указанных на рисунке и снять тормозной барабан.

З. Отвернуть два винта, указанных на рисунке и снять тормозной барабан.

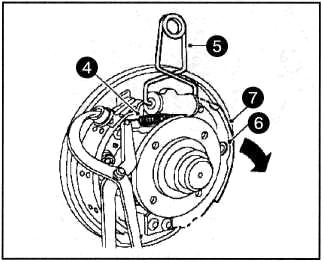

4. Снять верхнюю пружину.

4. Снять верхнюю пружину.

5. Установить зажим рабочего тормоз ного цилиндра.

6. Снять фиксирующую пружину и за жим.

7. Отвести тормозную колодку вниз.

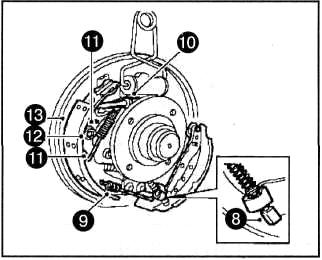

8. Отсоединить трос стояночного тор моза.

9. Снять пружину.

9. Снять пружину.

10. Снять регулировочный шток.

11. Снять механизм автоматического возврата рычага и пружину.

12. Снять фиксатор, пружину и извлечь палец.

1З.Снять тормозную колодку.

    ЗАДНИЕ ТОРМОЗА
    ЗАДНИЕ ТОРМОЗА ...

    ТОРМОЗНЫЕ КОЛОДКИ - УСТАНОВКА
    1. Установить тормозную колодку, затем зафиксировать его положение пальцем пружины и фиксатором. 2. Установить тормозную колодку и подсоединить трос стояночного тор моза. З. Подсоединить пружи ...
