Mazda 626: Снятие и установке заднего сидения/спинки заднего сидения - Салон - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установке заднего сидения/спинки заднего сидения

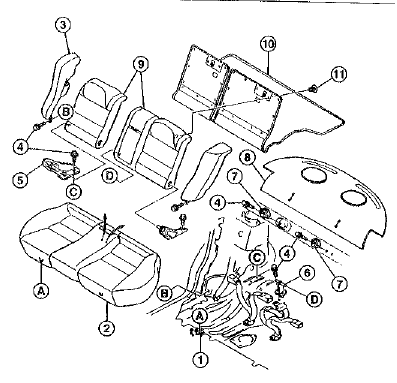

Автомобили выпуска с 01/92 по 07/97 1 - держатель; 2 - заднее сиденье;

Автомобили выпуска с 01/92 по 07/97 1 - держатель; 2 - заднее сиденье; 3 - боковая подушка; 4 - винт; 5 - боковой шарнир спинки; 6 - центральный шарнир спинки; 7 - проушины для держателей спинки; 8 - облицовочный элемент пространства между спинкой заднего сидения и задним стеклом; 9 - спинка заднего сидения; 10 - коврик в багажном отделении; 11 - разжимной фиксатор А-А, В-В, С-С, D-D - с помощью данных знаков обозначены детали, связанные друг с другом.

Заднее сиденье Снятие • Отодвинуть держатель - 1 - в направлении, указанном стрелкой, поднять переднюю часть сиденья и снять его с автомобиля.

Установка • Установить заднее сидение на автомобиль и зафиксировать держателем.

Спинка заднего сидения Снятие • Вывернуть винты крепления боковой подушки. Отодвинуть вверху держатель спинки.

• Отвернуть винты крепления шарнира -5-.

• Вынуть спинку из центрального шарнира -6-.

Установка • Установить спинку в центральный шарнир.

• Закрепить винтами боковой шарнир.

• Ввести в зацепление с шарнирами спинку.

Автомобили с кузовом седан выпуска с 08/97 1 - держатель; 2 - заднее сидение;

Автомобили с кузовом седан выпуска с 08/97 1 - держатель; 2 - заднее сидение; 3 - боковой шарнир; 4 - центральный шарнир; 5 - винт; 6 - гайка; 7 - спинка заднего сидения; 8 - коврик в багажном отделении; 9 - разжимной фиксатор

Заднее сидение Снятие • Отодвинуть держатель - 1 - . Поднять переднюю часть заднего сидения и снять его с автомобиля.

Установка • Установить заднее сидение и зафиксировать держателем -1-.

Спинка заднего сидения Снятие • Отодвинуть вверху держатель спинки.

• Снять разжимные фиксаторы -9-.

• Снять с автомобиля боковой шарнир -3-.

• Вынуть спинку из центрального шарнира -4-.

Установка • Установить спинку в центральный шарнир.

• Закрепить винтами боковой шарнир.

• Ввести в зацепление с шарнирами спинку.

• Закрепить в багажном отделении коврик.

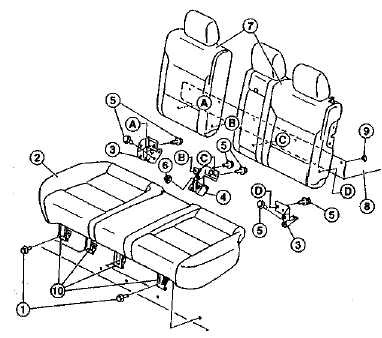

Автомобили с кузовом хэтчбек выпуска с 08/97 1 - винт; 2 - заднее сиденье;

Автомобили с кузовом хэтчбек выпуска с 08/97 1 - винт; 2 - заднее сиденье; 3 - боковой шарнир; 4 - центральный шарнир; 5 - винт; 6 - гайка; 7 - спинка заднего сиденья

Заднее сидение Снятие • Вывернуть винты -1- и снять сидение с автомобиля.

Установка * Установить заднее сидение на автомобиль и закрепить на шарнирах -10- винтами.

Автомобили с кузовом универсал выпуска с 08/97 Снятие Заднее сидение

• Поднять сидение - 1 - за петлю -2-.

• Открыть крышку -3- и переместить крючок -4- в правлении, указанном стрелкой.

• Снять сидение с автомобиля.

Спинка заднего сидения • Снять заднее сидение.

• Вывернуть винты крепления боковой подушки и снять ее с автомобиля.

• Отодвинуть держатели спинки.

• Вывернуть винт - 1 - .

• Переместить спинку -2- в направлении, указанном стрелкой, и снять ее с автомобиля.

Установка Спинка заднего сидения • Установить спинку в держатели -3- и -4- и закрепить ее винтами.

• Переместить спинку назад и закрепить ее.

• Установить боковую подушку на автомобиль и закрепить с помощью винта.

• Установить заднее сидение.

Заднее сидение • Установить заднее сидение на автомобиль, зафиксировать крючком и закрыть крышку.
