Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА МОДУЛЯ ВЕНТИЛЯТОРА - СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СНЯТИЕ И УСТАНОВКА МОДУЛЯ ВЕНТИЛЯТОРА

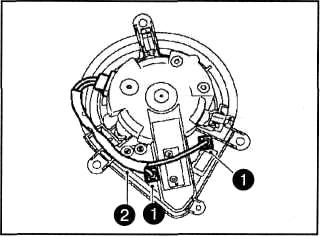

1. Отсоединить два разъема, указан ные на рисунке ниже.

1. Отсоединить два разъема, указан ные на рисунке ниже.

2. Отвести в сторону жгут проводов.

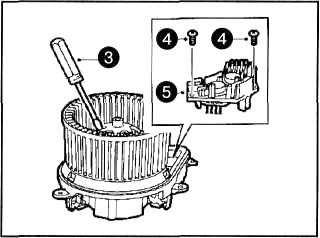

З. Отсоединить якорь.

З. Отсоединить якорь.

4. Отвернуть два винта крепления.

5. Извлечь модуль вентилятора.

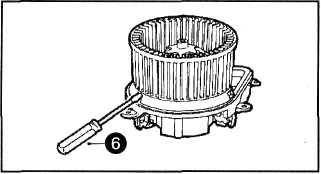

6. Используя отвертку, извлечь электродвигатель из корпуса, как показано на рисунке.

6. Используя отвертку, извлечь электродвигатель из корпуса, как показано на рисунке.

7. Установка производится в последовательности обратной снятию.
