Iran Khodro Samand: РАДИАТОР ОТОПИТЕЛЯ - СНЯТИЕ И УСТАНОВКА
1. Разгерметизировать систему охлаждения.
2. Снять воздуховод системы впуска.

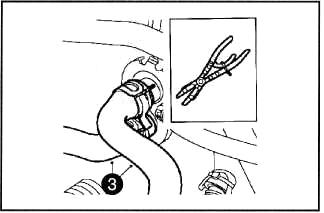

З. Зажать подводящий и отводящий патрубки радиатора отопителя.
4. Снять центральную консоль и цент ральную панель.

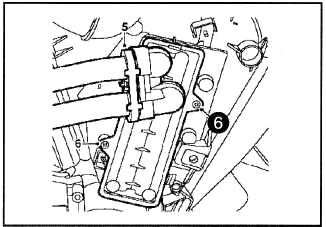

5. Снять фиксаторы.
6. Отвернуть два винта крепления.

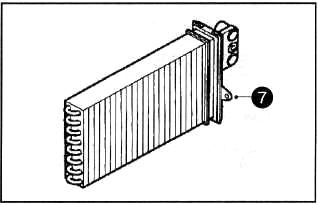

7. Извлечь радиатор отопителя.
8. Установка производится в последовательности обратной снятию.
СНЯТИЕ И УСТАНОВКА МОДУЛЯ ВЕНТИЛЯТОРА
1. Отсоединить два разъема, указан ные на рисунке ниже.
2. Отвести в сторону жгут проводов.
З. Отсоединить якорь.
4. Отвернуть два винта крепления.
5. Извлечь модуль вентилятора.
6. Испол ...
