Mazda 626: Снятие и установка комбинированного прибора - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка комбинированного прибора

Снятие

Снятие

• Снять провод, соединяющий отрицательный (-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник имеет специальный код (для предотвращения кражи), последний будет сброшен при отключении аккумулятора. Отличительным признаком данного типа радиоприемников является размещенное на панели слово "CODE" либо значок ключа красного цвета. После подключения аккумуляторной батареи необходимо ввести правильный код. Для этого необходимо его заранее узнать либо на СТО, либо на предприятии-производителе радиоприемника.

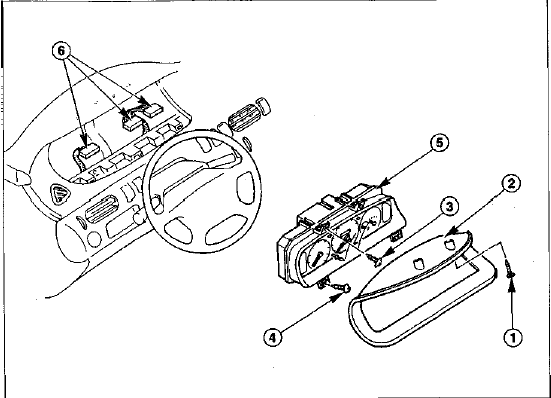

• Вывернуть два винта - 1 - .

• Немного поворачивая из стороны в сторону, снять крышку -2-.

• Вывернуть два винта -3- и два винта -4-.

• Осторожно вынуть комбинированный прибор.

• Разъединить с оборотной стороны комбинированного прибора многоконтактные штекерные колодки -6-.

Установка • Поднести комбинированный прибор к монтажному отверстию и восстановить штекерные соединения.

• Осторожно вставить комбинированный прибор в монтажное отверстие.

• Закрепить комбинированный прибор с помощью 4-х винтов.

• Установить и закрепить двумя винтами крышку.

• Подключить провод к отрицательному (-) полюсу аккумуляторной батареи. В случае необходимости ввести в радиоприемник спец.

код и установить время на часах.
