Honda Accord: Система заряда двигателя V6 - Схемы электрооборудования - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Система заряда двигателя V6

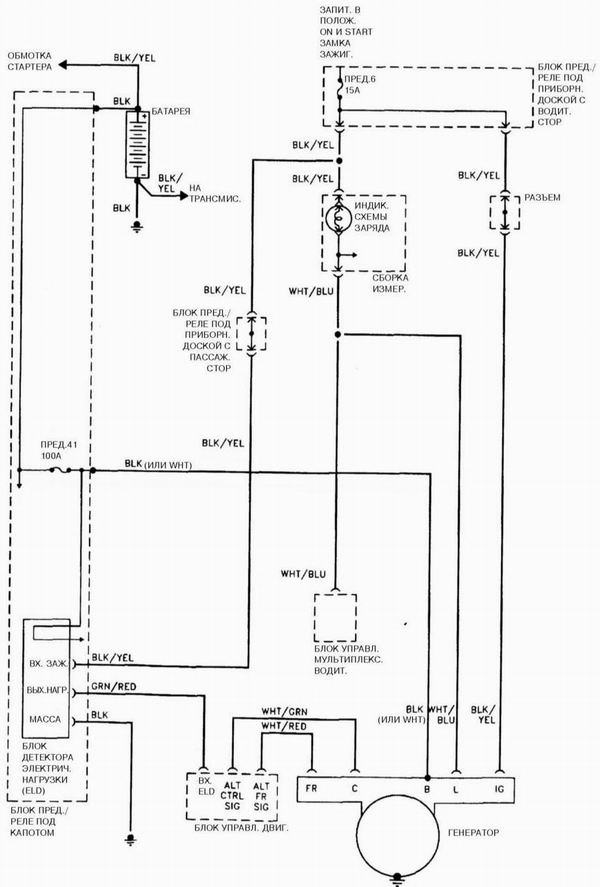

Система заряда двигателя V6
Система заряда двигателя V6

    Система заряда 4-цилиндрового двигателя
    Система заряда 4-цилиндрового двигателя ...

    Приборная доска
    Приборная доска ...
