Система заряда 4-цилиндрового двигателя

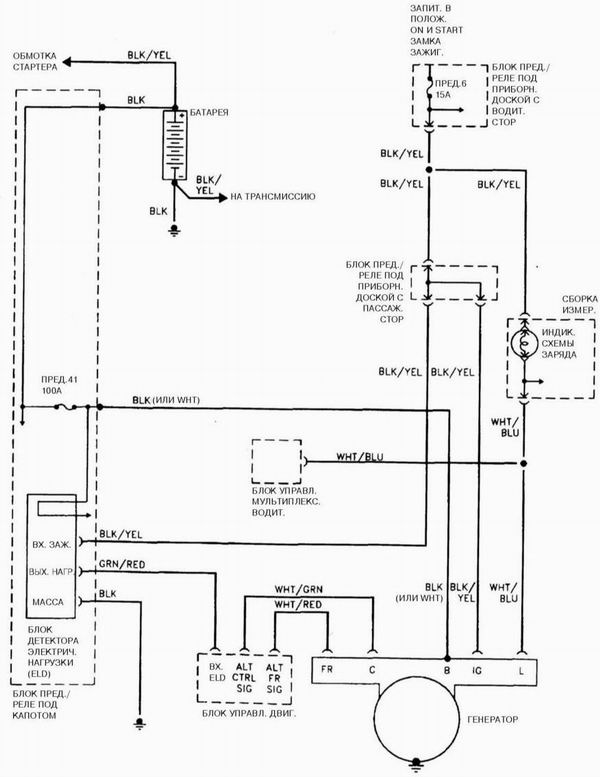

Система заряда 4-цилиндрового двигателя

    Система запуска двигателя V6
    Система запуска двигателя V6 ...

    Система заряда двигателя V6
    Система заряда двигателя V6 ...
