Nissan Primera: Регулировка тормозов - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Nissan PrimeraNissan Primera: Регулировка тормозов

Рабочие тормоза

Дисковые тормоза на передних колесах и дисковые или барабанные тормоза на задних колесах регулируются автоматически, поэтому никакие регулировочные работы не требуются. При износе тормозных колодок задние тормоза регулируются при воздействии ножного или ручного тормоза в зависимости от исполнения. Условием этого является безупречная работа механизма регулировки, который на барабанных тормозах находится внутри барабана, а на дисковых тормозах внутри суппорта.

Положение регулировочной гайки (стрелка) на стороне рычага ручного тормоза.
Положение регулировочной гайки (стрелка) на стороне рычага ручного тормоза.

Регулировка ручного тормоза

Для регулировки ручного тормоза следует регулировать гайку на стороне рычага ручного тормоза, в указанном на иллюстрации выше месте. При регулировке действуйте следующим образом:  ПОРЯДОК ВЫПОЛНЕНИЯ Установите заднюю часть автомобиля на опоры и отпустите ручной тормоз. Для безопасности подложите перед и за передними колесами кирпичи, чтобы автомобиль не мог съехать с опор.

Выжмите педаль тормоза более 5 раз.

Взведите рычаг ручного тормоза на 6 - 8 щелчков и проверьте, чтобы задние колеса не проворачивались. Снова отпустите ручной тормоз.

В противном случае затяните гайку на рычаге ручного тормоза, пока задние колеса не будут блокироваться при проведении вышеописанной проверки.

Взведите и ослабьте ручной тормоз и проверьте, чтобы оба колеса вращались свободно, и тормозные колодки не скользили по барабану. В случае дисковых тормозов рычаг ручного тормоза на задних суппортах должен возвращаться до упорного болта, после отпускания ручного тормоза.

Проверьте, горит ли контрольная лампа ручного тормоза, если рычаг затянут на 1 - 2 щелчка.

Опустите автомобиль на землю.

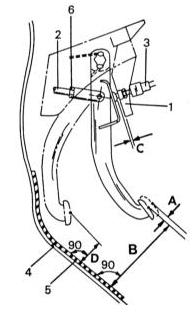

Элементы регулировки высоты и люфта педали тормоза
Элементы регулировки высоты и люфта педали тормоза

1 — контргайка, 12 - 15 Н•м 2 — штанга толкателя тормозного усилителя 3 — выключатель стоп сигналов 4 — панель пола 5 мизоляция пола 6 — контргайка, 16 - 22 Н•м А = люфт педали В = высота педали С = зазор на выключателе стоп-сигналов D = расстояние от пола

Регулировка педали тормоза

Люфт педали тормоза регулируется ввинчиванием или вывинчиванием выключателя стоп-сигналов. При соответствующей требованиям Спецификаций высоте педали тормоза ослабьте контргайку (1) (см. иллюстрацию) и сместите выключатель (3), пока зазор между стрелками не будет составлять 0.3 -1.0 мм.

Возьмите педаль тормоза большим и указательным пальцами и подвигайте вперед-назад, пока не почувствуется сопротивление. Ощутимый люфт должен составлять 1 - 3 мм. В противном случае выполните вышеописанную регулировку.

Для регулировки высоты педали тормоза смещается толкатель главного тормозного цилиндра (2) после ослабления контргайки (6). Высота педали указана в Спецификациях.
