Honda Accord: Проверка исправности функционирования и замена выключателей панели приборов - Бортовое электрооборудование - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Проверка исправности функционирования и замена выключателей панели приборов

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Подушки безопасности - общая информация). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

Главный выключатель активации темпостата

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки выключатель необходимо снять с автомобиля.

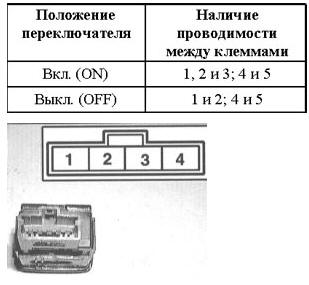

2. При помощи или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами выключателя в обоих его положениях. В случае необходимости замените сборку.

ЗАМЕНА

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подденьте выключатель маленькой отверткой и извлеките его из панели приборов.

1. Подденьте выключатель маленькой отверткой и извлеките его из панели приборов. Рассоедините электрический разъем.

Во избежание повреждения пластмассы налепите на жало отвертки полоску скотча.

2. Отсоедините электропроводку и снимите сборку выключателя.
3. Установка производится в обратном порядке.

Выключатель аварийной сигнализации

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки высвободите выключатель из облицовки сборки панельных часов.

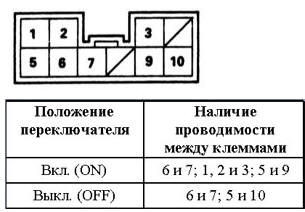

2. Удостоверьтесь в правильности распределения проводимости между клеммами в обоих положениях выключателя. В случае необходимости произведите замену сборки.

ЗАМЕНА

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев, извлеките сборку панельных часов со своим кожухом из центральной секции панели приборов.

2. Рассоедините 10-контактный разъем с задней стороны выключателя. Отожмите стопорный

2. Рассоедините 10-контактный разъем с задней стороны выключателя. Отожмите стопорный язычок и высвободите сборку выключателя из панели облицовки часов.
Выключатель активации обогрева заднего стекла

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключатель водит в состав сборки панели управления функционированием отопителя/кондиционера воздуха. Описание процедур снятия и установки сборки приведено в Главе Системы охлаждения, отопления.

2. Пои помощи омметра или оборудованной автономным источником питания лампы-пробника

2. Пои помощи омметра или оборудованной автономным источником питания лампы-пробника проверьте наличие проводимости между клеммами В4 и В9 22-контактного разъема панели управления. Проводимость должна иметь место только при включении обогрева и стекла (кнопка выключателя утоплена). В случае необходимости замените выключатель.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты крепления между собой передней и задней секций панели управления. В процессе снятия передней панели держите ее лицевой поверхностью вверх.

Прежде чем приступать к разборке панели управления приготовьте сменный выключатель, который, возможно, придется заказывать на фирменной станции техобслуживания.

2. Снимите старый выключатель и установите на его место новый, затем сочлените между собой и сожмите руками переднюю и заднюю секции панели управления функционированием отопителя/кондиционера воздуха. Вверните и затяните крепежные винты.
3. Установите сборку панели управления на свое штатное место (см. Главу Системы охлаждения, отопления).
