Iran Khodro Samand: ПРОВЕРКА И РЕГУЛИРОВКА ЗАЗОРА В КЛАПАННОМ МЕХАНИЗМЕ - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПРОВЕРКА И РЕГУЛИРОВКА ЗАЗОРА В КЛАПАННОМ МЕХАНИЗМЕ

1. Снять крышку головки блока.

1. Снять крышку головки блока.

2. Снять катушку зажигания.

З. Провернуть коленчатый вал так, чтобы впускной клапан первого цилин дра полностью закрылся.

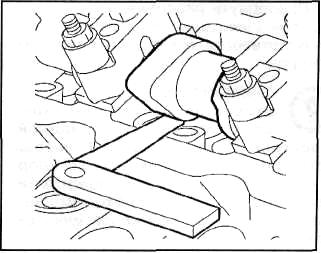

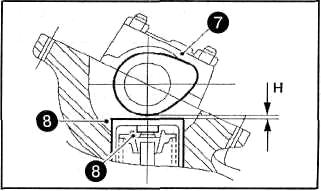

4. Измерить зазор между кулачком распредвала и толкателем.

5. Проворачивая коленчатый вал пов торить операцию 4 для остальных 7 клапанов.

6. Измерения должны соответство вать стандартным значениям зазоров: • впускные

6. Измерения должны соответство вать стандартным значениям зазоров: • впускные клапана 0.20 мм; • выпускные клапана 0.40 мм; • допустимое отклонение от раз мера ±0.05 мм.

Если размеры не соответствуют стандартным значениям, необходимо подобрать регулировочные шайбы.

7. Снять распредвал.

8. Извлечь толкатели и регулировоч ные шайбы.

9. Измерить толщину регулировочных шайб Е.

9. Измерить толщину регулировочных шайб Е.

10. Рассчитать толщину регулировоч ной шайбы.

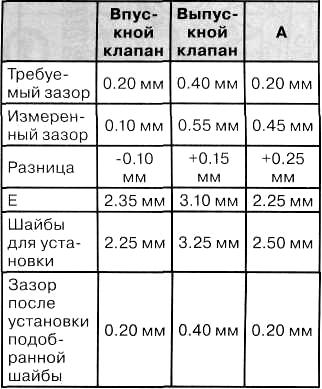

ПРИМЕР: ЗАМЕНА ШЕСТЕРНИ ПРИВОДА ГРМ И УПЛОТНИТЕЛЬНОЙ МАНЖЕТЫ
