Iran Khodro Samand: ПРОВЕРКА ДАВЛЕНИЯ В СИСТЕМЕ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ - ПРЕДВАРИТЕЛЬНЫЕ
РАБОТЫ - РУЛЕВОЕ УПРАВЛЕНИЕ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПРОВЕРКА ДАВЛЕНИЯ В СИСТЕМЕ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ - ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ

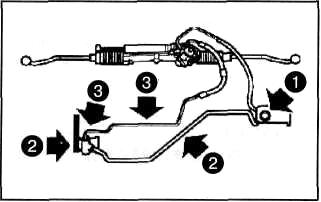

1. Проверить уровень жидкости в рас ширительном бачке.

1. Проверить уровень жидкости в рас ширительном бачке.

2. Проверить натяжение ремня при вода вспомогательного оборудова ния.

З. Проверить техническое состояние все патрубков и шлангов и их соедине ния.

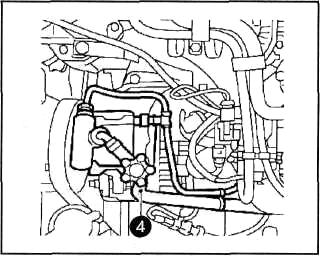

4. Подсоединить расширительный бачок к насосу, используя специальное оборудование

4. Подсоединить расширительный бачок к насосу, используя специальное оборудование (26601001).

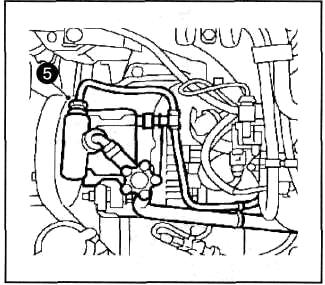

5. Отсоединить патрубок высокого давления от насоса.

5. Отсоединить патрубок высокого давления от насоса.

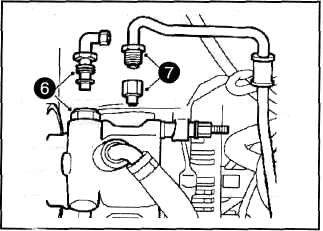

6. Подсоединить специальный пере ходник к выходу высокого давления на соса гидроусилителя

6. Подсоединить специальный пере ходник к выходу высокого давления на соса гидроусилителя руля.

7. Подсоединить специальный пере ходник к патрубку высокого давления, как показано на рисунке. .

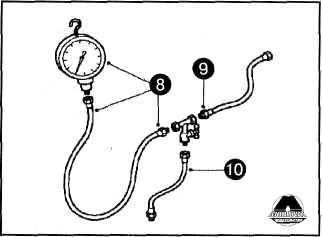

8. Подсоединить манометр к тройнику с контрольным шлангом.

8. Подсоединить манометр к тройнику с контрольным шлангом.

9, 10. Подсоединить шланг к трой нику.

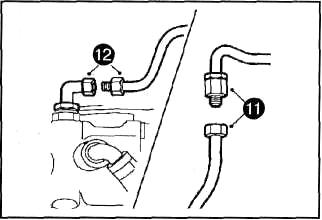

11. Подсоединить шланг №9 к патрубку высокого давления.

11. Подсоединить шланг №9 к патрубку высокого давления.

12. Подсоединить шланг №10 к насо су гидроусилителя. Провернуть на три оборота.

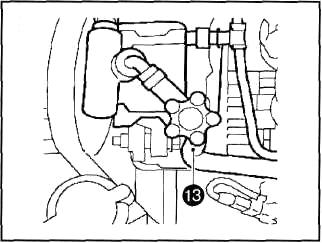

1З. Снять хомут шланга.

1З. Снять хомут шланга.

14. Запустить двигатель.

15. Удалить воздух из системы и прове рить весь гидропривод на наличие уте чек.

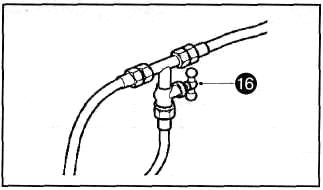

16. Закрыть вентиль на 15 секунд.

16. Закрыть вентиль на 15 секунд.

17. На холостых оборотах двигателя, давление должно составлять 95 - 105 бар.  Если давление ниже: • Проверить регулятор давления насоса гидроусилителя руля.

• Если регулятор в нормальном состоянии, необходимо заменить на сос гидроусилителя в сборе.

Если давление в норме: • Проверить падение давления.
